Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
PBLS4005D,115
TRANS PREBIAS 1NPN 1PNP 6TSOP

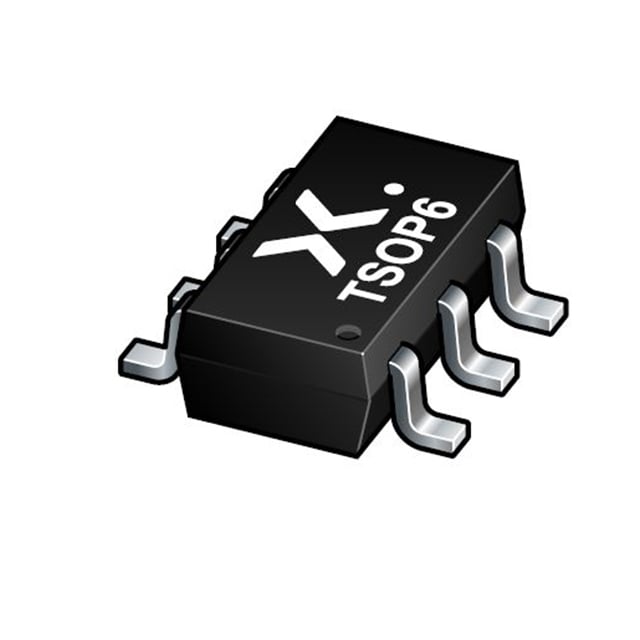

PBLS4005D,115 Hakkında
PBLS4005D,115, Nexperia tarafından üretilen ön beslemeli bipolar transistör dizisidir. Tek bir 6-TSOP (SC-74, SOT-457) paketi içinde 1 adet NPN ve 1 adet PNP transistörü barındırır. Her bir transistör, 47kΩ base resistörü ve 47kΩ emitter-base resistörü ile ön beslenmiş konfigürasyonda hazırlanmıştır. Maksimum collector akımı NPN için 100mA, PNP için 700mA'dir. Transition frequency 150MHz olup, maksimum güç tüketimi 600mW'dir. Collector-emitter breakdown voltajı NPN için 50V, PNP için 40V'dir. Bu komponent anahtarlama uygulamaları, sinyal yönetimi ve lojik seviye kontrol devrelerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 700mA |
| Current - Collector Cutoff (Max) | 1µA, 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 5V / 300 @ 100mA, 5V |
| Frequency - Transition | 150MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power - Max | 600mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | 6-TSOP |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA / 310mV @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 40V |
