Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

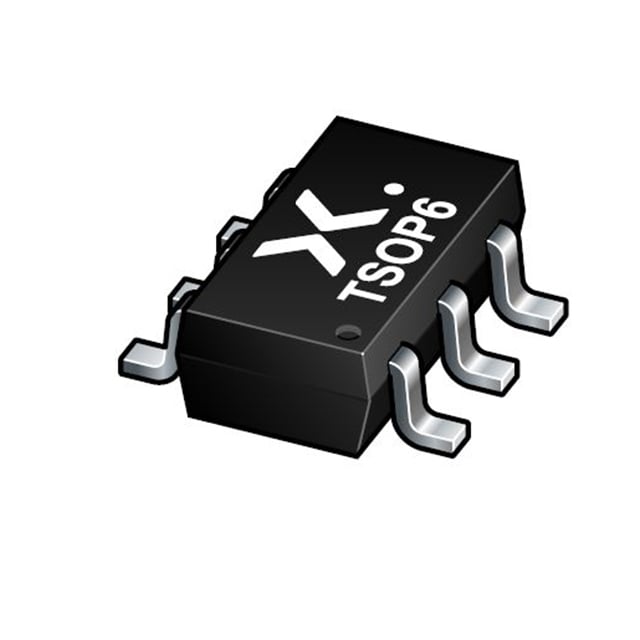

PBLS4004D,115
TRANS PREBIAS 1NPN 1PNP 6TSOP
PBLS4004D,115 Hakkında
PBLS4004D,115, Nexperia tarafından üretilen ön beslemeli bipolar transistör (BJT) dizisidir. Tek bir NPN ve bir PNP transistörü içeren bu komponent, SC-74/SOT-457 yüzey montaj paketinde sunulmaktadır. Maksimum 100mA NPN ve 700mA PNP kolektör akımı kapasitesi ile anahtarlama ve sinyal yönetimi uygulamalarında kullanılır. 150MHz transition frequency özelliği, hızlı anahtarlama işlemleri gerektiren devreler için uygun kılmaktadır. Entegre 22kΩ baz ve emiter-baz dirençleri sayesinde harici biyaslama dirençlerine ihtiyaç duymadan kullanılabilir. 50V/40V kolektör-emiter breakdown voltajı ile genel amaçlı sinyal işleme ve dijital lojik uygulamalarında tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 700mA |
| Current - Collector Cutoff (Max) | 1µA, 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 5V / 300 @ 100mA, 5V |
| Frequency - Transition | 150MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power - Max | 600mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | 6-TSOP |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA / 310mV @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 40V |
