Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

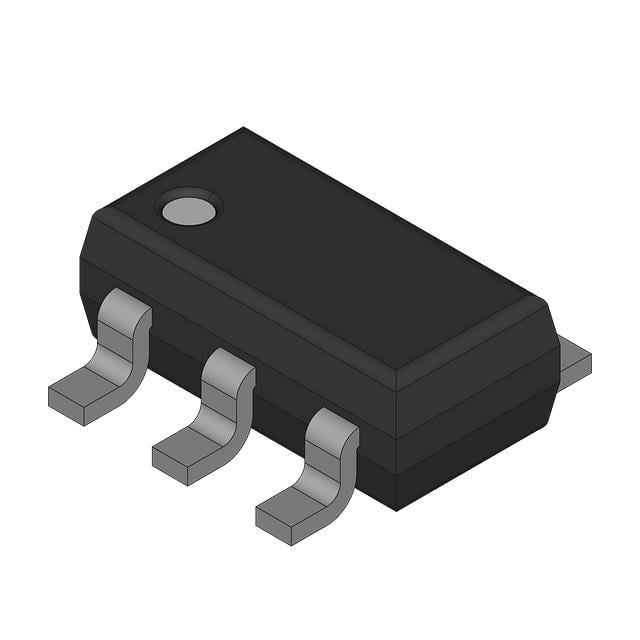

PBLS4004D,115
NOW NEXPERIA PBLS4004D - SMALL S
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SC-74
- Seri / Aile Numarası
- PBLS4004D
PBLS4004D,115 Hakkında
PBLS4004D,115, Rochester Electronics tarafından üretilen Surface Mount ön beslemeli transistör dizisidir. Tek bir NPN ve bir PNP transistörden oluşan bu komponent, SC-74 (SOT-457) paketinde sunulmaktadır. 22kΩ base ve emitter base dirençleri ile entegre edilen yapısı, hızlı anahtarlama uygulamalarında kullanıma uygundur. 150MHz transition frequency ve maksimum 600mW güç tüketimi ile sinyali değiştirme, amplifikasyon ve lojik seviye tercümesi gibi işlevlerde tercih edilir. 50V ve 40V collector-emitter breakdown voltajlarıyla, genel amaçlı düşük güçlü elektronik devrelerde, sinyal işleme ve anahtarlama uygulamalarında yer alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 700mA |
| Current - Collector Cutoff (Max) | 1µA, 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 5V / 300 @ 100mA, 5V |
| Frequency - Transition | 150MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power - Max | 600mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | 6-TSOP |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA / 310mV @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
