Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
PBLS4003D,115

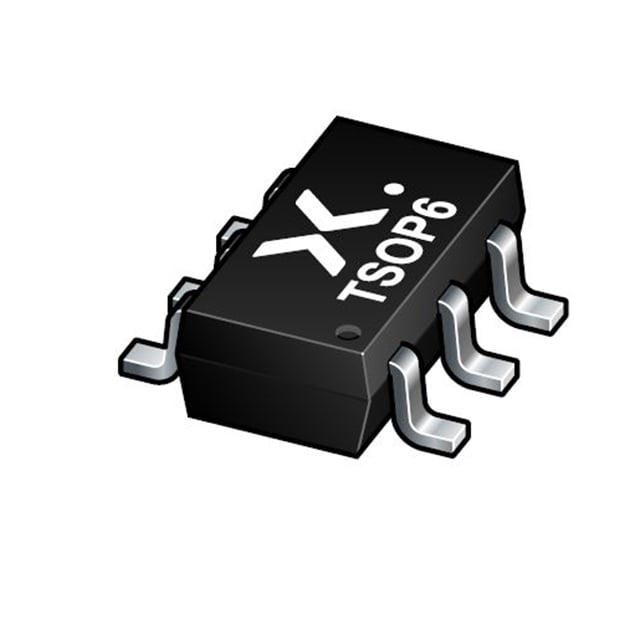

TRANS PREBIAS 1NPN 1PNP 6TSOP
PBLS4003D,115 Hakkında
PBLS4003D,115, Nexperia tarafından üretilen ön beslemeli transistör dizisidir. Tek pakette 1 adet NPN ve 1 adet PNP transistör içerir. Surface Mount teknolojisi ile SC-74 (6-TSOP) paketinde sunulur. Maksimum collector akımı NPN için 100mA, PNP için 700mA'dır. 150MHz transition frequency ile orta hızlı uygulamalarda kullanılabilir. Entegre olarak 10kΩ base ve emitter-base dirençleri barındırır. Maksimum 600mW güç tüketimine sahiptir. 50V (NPN) ve 40V (PNP) Vce breakdown voltajları ile güvenli çalışma sağlar. Ön beslemeli tasarımı sayesinde anahtarlama ve amplifikasyon devrelerinde hazır kullanıma elverişlidir. Yaygın olarak ses devreleri, LED sürücüleri ve sinyal işleme uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 700mA |
| Current - Collector Cutoff (Max) | 1µA, 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 5mA, 5V / 300 @ 100mA, 5V |
| Frequency - Transition | 150MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power - Max | 600mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 10kOhms |
| Supplier Device Package | 6-TSOP |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA / 310mV @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 40V |
