Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

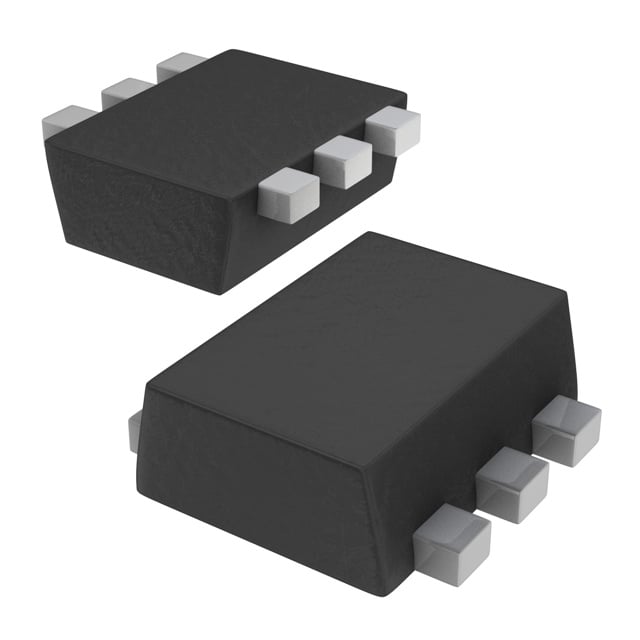

PBLS4001V,115
TRANS NPN PREBIAS/PNP SOT666
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- PBLS4001V
PBLS4001V,115 Hakkında
PBLS4001V,115, NXP Semiconductors tarafından üretilen, 1 NPN ön beslemeli (pre-biased) ve 1 PNP transistör içeren entegre transistör dizisidir. SOT-666 yüzey montaj paketinde sunulan bu bileşen, düşük güç uygulamalarında hızlı anahtarlama işlemleri için tasarlanmıştır. 300MHz geçiş frekansı ile yüksek hızlı devre tasarımlarında kullanılabilir. 2.2kΩ taban ve 2.2kΩ emitter-taban dirençleri entegre olarak yerleştirilmiştir. Maksimum 100mA-500mA kolektör akımı, 50V/40V breakdown voltajı ve 300mW güç yayılımı kapasitesine sahiptir. Lojik seviyeleri kontrol eden uygulamalar, push-pull sürücüler ve hızlı anahtarlama devreleri için uygun bir çözümdür. Bileşen şu anda üretim dışı (obsolete) konumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 500mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 20mA, 5V / 150 @ 100mA, 2V |
| Frequency - Transition | 300MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Obsolete |
| Power - Max | 300mW |
| Resistor - Base (R1) | 2.2kOhms |
| Resistor - Emitter Base (R2) | 2.2kOhms |
| Supplier Device Package | SOT-666 |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA / 350mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
