Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
PBLS4001D,115

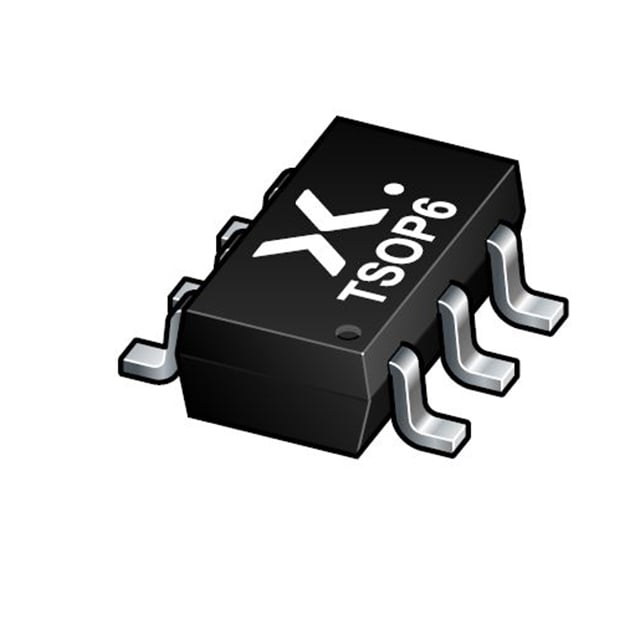

TRANS NPN PREBIAS/PNP 0.6W 6TSOP
PBLS4001D,115 Hakkında
PBLS4001D,115, Nexperia tarafından üretilen ön beslemeli BJT transistör dizisidir. Tek çipin içinde 1 adet NPN ön beslemeli ve 1 adet PNP transistörü barındıran bu komponent, düşük sinyal uygulamalarında kullanılır. 100mA maksimum kolektör akımı, 150MHz transition frekansı ve 600mW maksimum güç disipasyonuna sahiptir. SC-74 (SOT-457) yüzey montaj paketinde sunulan komponent, lojik seviyeleri değiştirme, pulse şekillendirme ve düşük frekanslı anahtarlama devrelerinde tercih edilir. Entegre base ve emitter-base dirençleri (2.2kΩ) sayesinde ön beslemeli tasarım özelliğini sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 700mA |
| Current - Collector Cutoff (Max) | 1µA, 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 20mA, 5V / 300 @ 100mA, 5V |
| Frequency - Transition | 150MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Obsolete |
| Power - Max | 600mW |
| Resistor - Base (R1) | 2.2kOhms |
| Resistor - Emitter Base (R2) | 2.2kOhms |
| Supplier Device Package | 6-TSOP |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA / 310mV @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
