Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

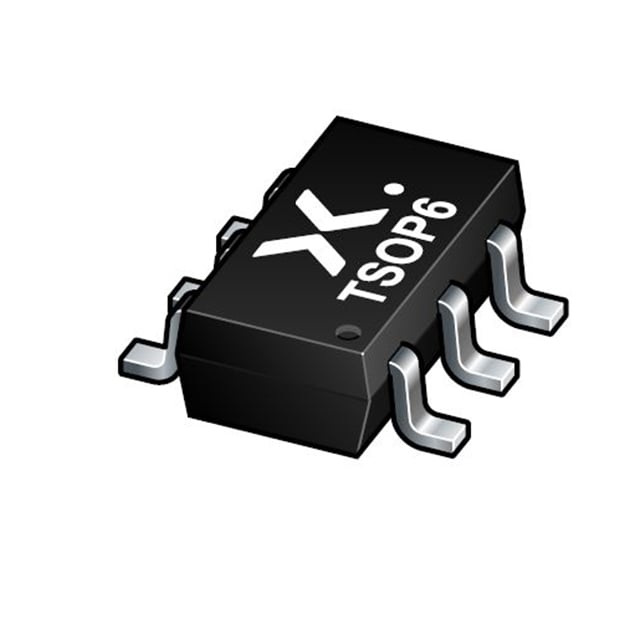

PBLS2024D,115
TRANS PNP PREBIAS/PNP 6TSOP
PBLS2024D,115 Hakkında
PBLS2024D,115, Nexperia tarafından üretilen Surface Mount ön beslemeli PNP transistör dizisidir. SC-74/SOT-457 paketinde sunulan bu komponent, bir adet PNP ön beslemeli transistör ve bir adet PNP transistörden oluşmaktadır. 100mA ve 1.8A maksimum kolektör akımı ile çalışabilen cihaz, 130MHz transition frequency ve 760mW maksimum güç kapasitesine sahiptir. 22kOhm base ve emitter-base dirençleri ile önceden yüklenmiştir. 50V ve 20V collector-emitter breakdown voltajları ile farklı uygulama gereksinimlerine uyum sağlar. Sinyal anahtarlama, zayıf sinyal amplifikasyonu ve hızlı anahtarlama devrelerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 1.8A |
| Current - Collector Cutoff (Max) | 1µA, 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 5V / 200 @ 1A, 2V |
| Frequency - Transition | 130MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power - Max | 760mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | 6-TSOP |
| Transistor Type | 1 PNP Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA / 210mV @ 100mA, 1.8A |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
