Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

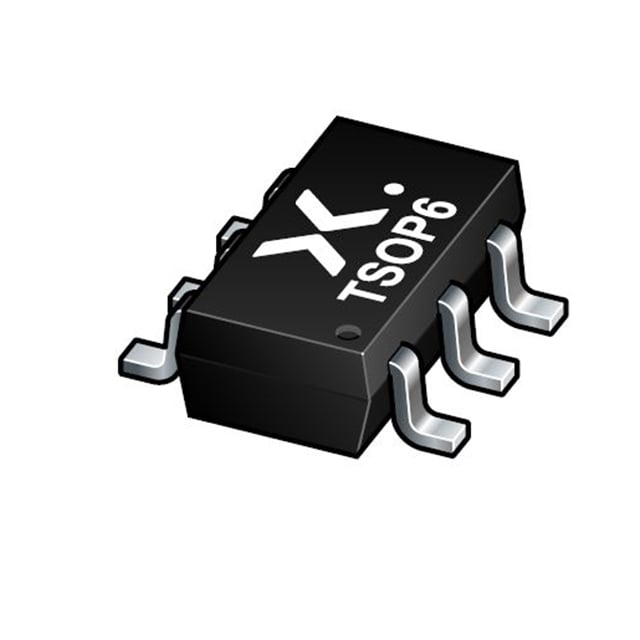

PBLS2004D,115
TRANS PREBIAS 1NPN 1PNP 6TSOP
PBLS2004D,115 Hakkında
PBLS2004D,115, Nexperia tarafından üretilen ön beslemeli bipolar junction transistör (BJT) dizisidir. Tek bir NPN ve bir PNP transistörü içeren bu bileşen, 6-TSOP (SC-74) yüzey montaj paketinde sunulmaktadır. Entegre 22kΩ baz ve emiter-baz dirençleri ile transistörlerin ön beslemesi sağlanmış olup, şebeke tasarımını basitleştirmektedir. Maksimum 100mA/1A kollektör akımı, 185MHz transition frekansı ve 600mW güç derecelendirmesi ile kıçık sinyal işleme, anahtarlama ve amplifikasyon uygulamalarında kullanılmaktadır. Düşük VCE saturation voltajları sayesinde veri işleme, consumer elektronik ve endüstriyel kontrol devrelerinde tercih edilen bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 1A |
| Current - Collector Cutoff (Max) | 1µA, 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 5V / 220 @ 500mA, 2V |
| Frequency - Transition | 185MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power - Max | 600mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | 6-TSOP |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA / 280mV @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
