Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

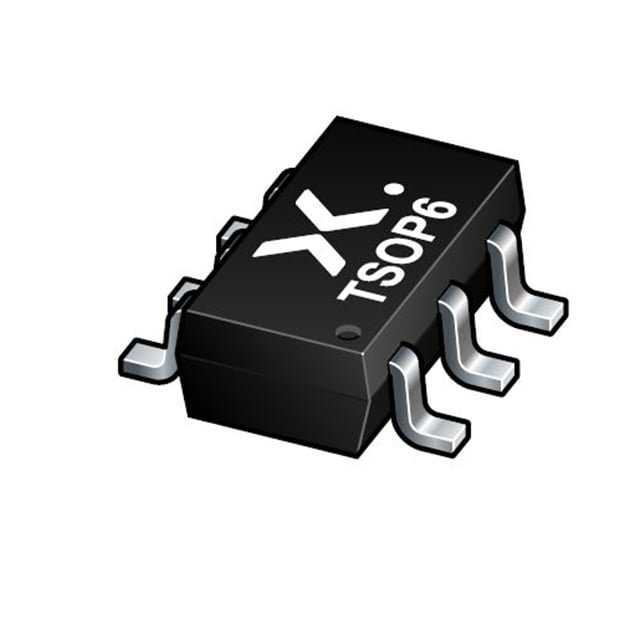

PBLS2003D,115
TRANS PREBIAS 1NPN 1PNP 6TSOP
PBLS2003D,115 Hakkında
PBLS2003D,115, Nexperia tarafından üretilen ön beslemeli bipolar transistör dizisidir. 1 adet NPN ve 1 adet PNP transistörü içeren bu bileşen, SC-74 (SOT-457) yüzey monte paketinde sunulmaktadır. 10kΩ base ve emitter-base direnç değerleriyle birlikte entegre edilmiş yapıda, hızlı anahtarlama uygulamaları için tasarlanmıştır. Maximum 600mW güç dağıtabilen bileşen, 185MHz transition frekansı ve 100mA/1A kollektör akımı kapasitesiyle çalışır. Vce doyum voltajı 150mV (10mA) ve 280mV (1A) arasında değişmektedir. DC akım kazancı (hFE) 5mA/5V koşullarında 30, 500mA/2V koşullarında 220 değerindedir. Sinyal işleme, kontrol devreler ve anahtarlama uygulamalarında kullanılan bu bileşen, aktif durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 1A |
| Current - Collector Cutoff (Max) | 1µA, 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 5mA, 5V / 220 @ 500mA, 2V |
| Frequency - Transition | 185MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power - Max | 600mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 10kOhms |
| Supplier Device Package | 6-TSOP |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA / 280mV @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
