Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

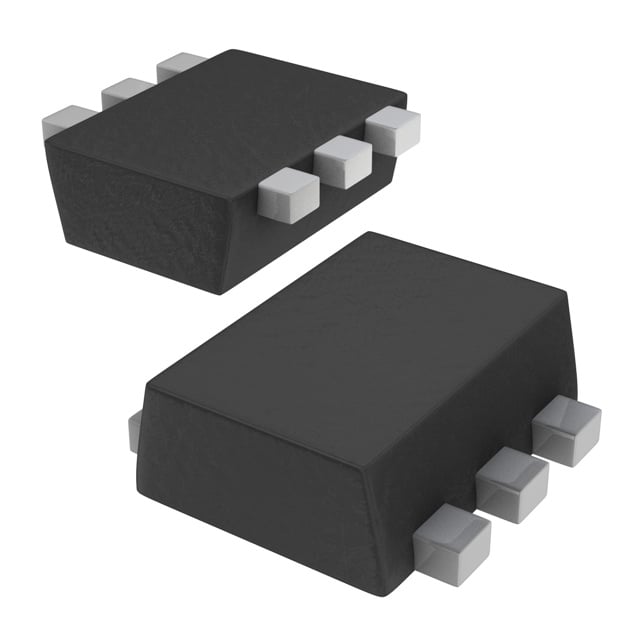

PBLS1504V,115
TRANS NPN PREBIAS/PNP SOT666
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- PBLS1504V
PBLS1504V,115 Hakkında
PBLS1504V,115, NXP Semiconductors tarafından üretilen bir ön beslemeli transistör dizisidir. SOT-666 yüzey montaj paketi içinde 1 adet NPN ve 1 adet PNP transistör barındırır. Entegre 22kΩ base ve emitter-base dirençleri ile tasarlanmıştır. Maksimum 100mA NPN ve 500mA PNP kollektör akımı kapasitesine sahiptir. 50V NPN ve 15V PNP reverse voltage desteği sunar. 280MHz transition frequency ile hızlı anahtarlama uygulamalarında kullanılır. Ses frekansı ve genel amaçlı bipolar transistör uygulamalarında, lojik seviyelendirme, sinyal amplifikasyonu ve anahtarlama devrelerinde yer alır. Maksimum 300mW güç tüketimi ile kompakt tasarım gerektiren elektronik devrelerde tercih edilir. Mevcut status obsolete olması sebebiyle yeni tasarımlarda yerine geçen modern parçaların incelenmesi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 500mA |
| Current - Collector Cutoff (Max) | 1µA, 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 5V / 150 @ 100mA, 2V |
| Frequency - Transition | 280MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Obsolete |
| Power - Max | 300mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | SOT-666 |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA / 250mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
