Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

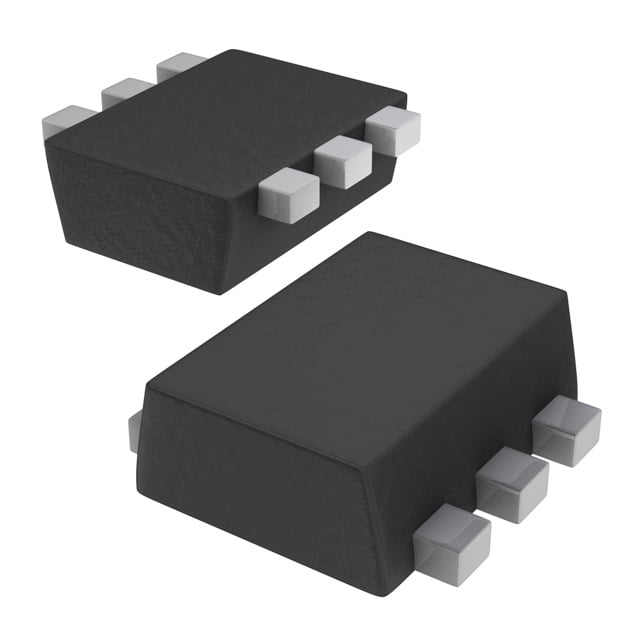

PBLS1503V,115
TRANS NPN PREBIAS/PNP SOT666
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- PBLS1503V
PBLS1503V,115 Hakkında
PBLS1503V,115, NXP Semiconductors tarafından üretilen ön beslemeli transistör dizisidir. Bir adet NPN ve bir adet PNP transistörü içeren bu komponent, SOT-666 yüzey monte paketinde sunulmaktadır. Dahili 10kΩ base ve 10kΩ emitter-base dirençleriyle önceden polarize edilmiştir. NPN transistörü 100mA kolektör akımı, PNP transistörü 500mA akım kapasitesiyle çalışabilir. 280MHz transition frequency ve maksimum 300mW güç tüketimi özellikleriyle, sinyal işleme, lojik kontrolü ve anahtarlama uygulamalarında kullanılır. 50V/15V collector-emitter breakdown voltajı ile çeşitli devre tasarımlarında yer alabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 500mA |
| Current - Collector Cutoff (Max) | 1µA, 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 5mA, 5V / 150 @ 100mA. 2V |
| Frequency - Transition | 280MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Obsolete |
| Power - Max | 300mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 10kOhms |
| Supplier Device Package | SOT-666 |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA / 250mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
