Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

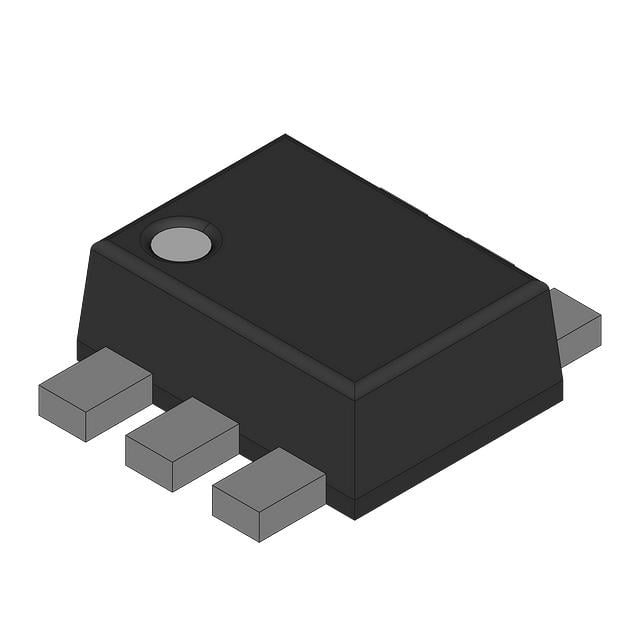

PBLS1503V,115-NXP
0.1A 50V 2-ELEMENT NPN AND PNP
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- PBLS1503V
PBLS1503V,115-NXP Hakkında
PBLS1503V,115 Rochester Electronics tarafından üretilen ön beslemeli transistör dizisidir. SOT-563 ve SOT-666 paketlerinde sunulan bu komponent, bir NPN ve bir PNP transistörden oluşan entegre yapıdadır. 50V (NPN) ve 15V (PNP) besleme gerilimi ile çalışabilen cihaz, maksimum 100mA NPN ve 500mA PNP kolektör akımı sağlar. Transistörlerin temel uçlarında 10kΩ direnç bulunur. 280MHz transition frequency ile hızlı komütasyon uygulamalarına uygun tasarlanmıştır. Azalan güç tüketimi (300mW max) sayesinde taşınabilir ve pil destekli uygulamalarda tercih edilir. Sinyal işleme, lojik seviyeleri dönüştürme ve anahtarlama devrelerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 500mA |
| Current - Collector Cutoff (Max) | 1µA, 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 5mA, 5V, 200 @ 10mA, 2V |
| Frequency - Transition | 280MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 10kOhms |
| Supplier Device Package | SOT-666 |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA, 250mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
