Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

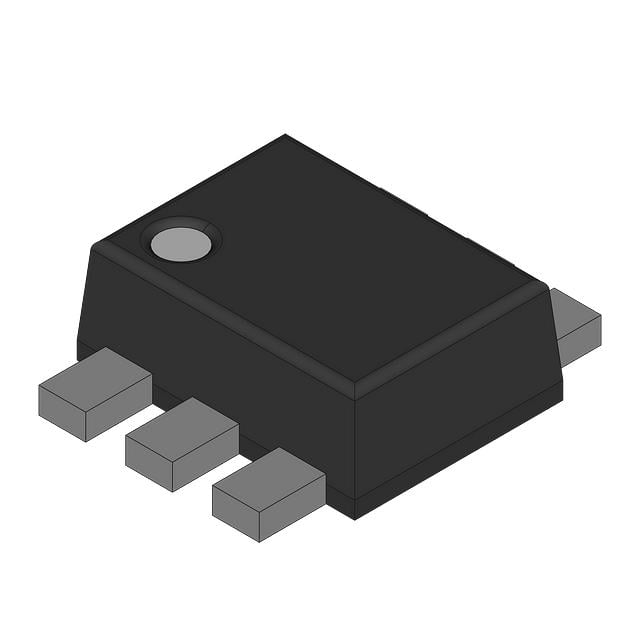

PBLS1503V,115
0.1A 50V 2-ELEMENT NPN AND PNP
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- PBLS1503V
PBLS1503V,115 Hakkında
PBLS1503V,115, Rochester Electronics tarafından üretilen 2-element NPN ve PNP ön beslemeli transistör dizisidir. Bu bileşen, 1 NPN ve 1 PNP transistörden oluşan entegre yapıda sunulur. Her transistör, 10kΩ base ve emitter base direnci ile ön beslenmiştir. Maximum kollektör akımı NPN için 100mA, PNP için 500mA'dır. 50V ve 15V breakdown voltajına sahiptir. 300mW güç tüketimi ve 280MHz geçiş frekansı ile hızlı anahtarlama uygulamalarında kullanılabilir. SOT-563 ve SOT-666 SMD paketinde sunulur. Lojik seviye çevirme, sensör ön işleme, sürücü devreler ve ön beslemeli amplifikatör uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 500mA |
| Current - Collector Cutoff (Max) | 1µA, 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 5mA, 5V / 150 @ 100mA. 2V |
| Frequency - Transition | 280MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 10kOhms |
| Supplier Device Package | SOT-666 |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA / 250mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 15V |
