Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

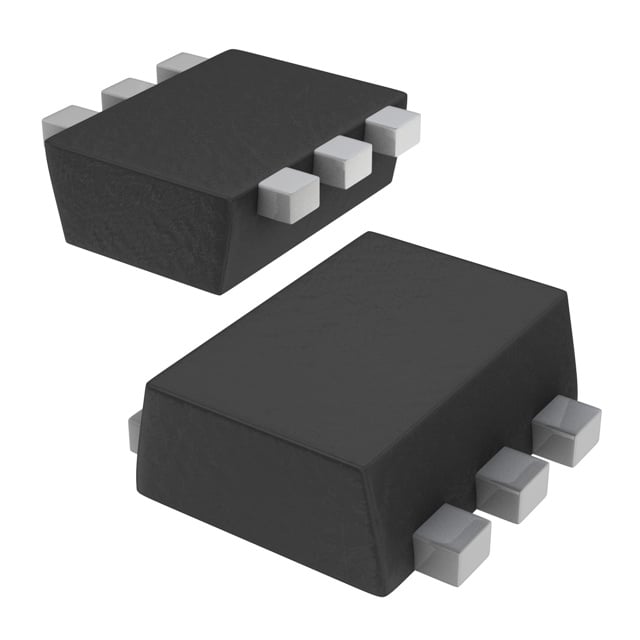

PBLS1502V,115
TRANS NPN PREBIAS/PNP SOT666
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- PBLS1502V
PBLS1502V,115 Hakkında
PBLS1502V,115, NXP Semiconductors tarafından üretilen ön beslemeli (pre-biased) transistör dizisidir. Bir adet NPN ve bir adet PNP transistörü içeren bu bileşen, SOT-666 yüzey montaj paketinde sunulmaktadır. İç entegre direnç yapısı (4.7kΩ base ve emitter base dirençleri) ile ön beslemeli transistör uygulamalarında kullanıma hazır hale getirilmiştir. Maksimum collector akımı 100mA (NPN) ve 500mA (PNP) düzeyindedir. 280MHz transition frequency ile orta hızlı anahtarlama uygulamalarına uygun özellikler taşır. Toplam 300mW güç tüketimine kadar çalışabilir. Collector-Emitter kırılma gerilimi NPN için 50V, PNP için 15V olarak belirlenmiştir. Düşük seviye sinyal işleme, anahtarlama ve lojik uygulamalarında yaygın olarak kullanılır. Bileşenin üretimi sonlandırılmış (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 500mA |
| Current - Collector Cutoff (Max) | 1µA, 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 10mA, 5V / 150 @ 100mA, 2V |
| Frequency - Transition | 280MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Obsolete |
| Power - Max | 300mW |
| Resistor - Base (R1) | 4.7kOhms |
| Resistor - Emitter Base (R2) | 4.7kOhms |
| Supplier Device Package | SOT-666 |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA / 250mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 15V |
