Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
PBLS1501V,115

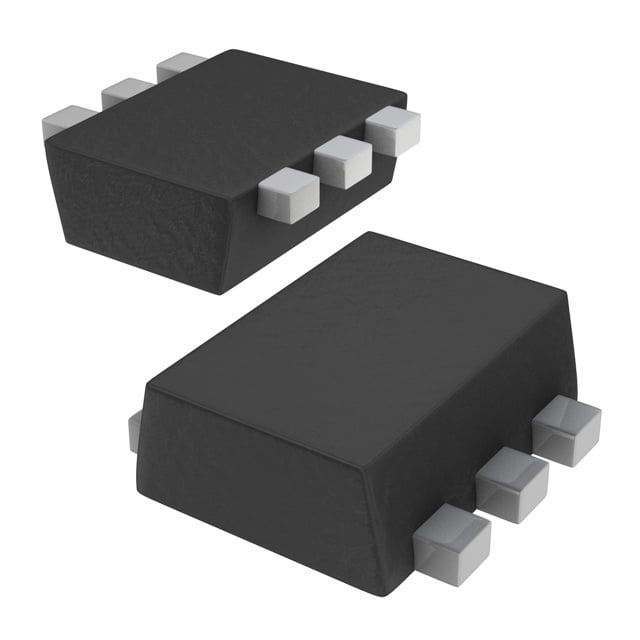

TRANS PREBIAS 1NPN 1PNP SOT666
PBLS1501V,115 Hakkında
PBLS1501V,115, Nexperia tarafından üretilen ön beslemeli transistör dizisidir. SOT-666 paketinde 1 adet NPN ve 1 adet PNP transistörü içerir. Maksimum 100mA (NPN) ve 500mA (PNP) collector akımına, 300mW güç dissipasyonuna ve 280MHz transition frequency'sine sahiptir. Dahili 2.2kΩ base ve emitter-base dirençleriyle sunulan bu bileşen, hızlı anahtarlama uygulamaları, lojik seviye dönüştürme, sürücü devreleri ve sinyal kontrol edici tasarımlarında kullanılır. 50V (NPN) ve 15V (PNP) collector-emitter breakdown voltajlarıyla farklı gerilim seviyeleri için uygun tasarımlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 500mA |
| Current - Collector Cutoff (Max) | 1µA, 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 20mA, 5V / 150 @ 100mA, 2V |
| Frequency - Transition | 280MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 2.2kOhms |
| Resistor - Emitter Base (R2) | 2.2kOhms |
| Supplier Device Package | SOT-666 |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA / 250mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
