Diyotlar - Doğrultucular - Tekil

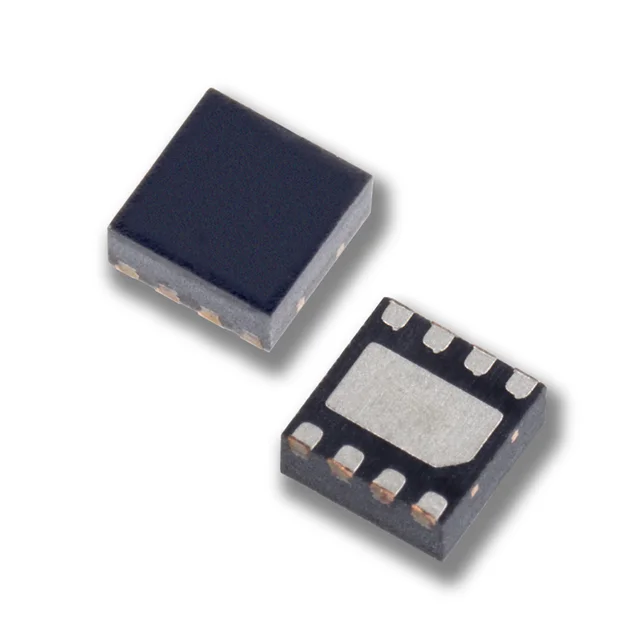

PAD5DFN 8L
DIODE GEN PURP 30V 10MA 8DFN
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-VFDFN Exposed Pad
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- PAD5DFN
PAD5DFN 8L Hakkında
PAD5DFN 8L, Linear Integrated Systems tarafından üretilen genel amaçlı doğrultucu diyottur. 30V maksimum ters voltaj ve 10mA ortalama doğrultulmuş akım kapasitesine sahiptir. Surface mount 8-VFDFN (2x2mm) exposed pad pakajında sunulmakta olup, -55°C ile 150°C arası çalışma sıcaklığı aralığında kullanılabilir. 1.5pF düşük kapasitansı ve 5pA ters kaçak akımı ile sinyal işleme, düşük güç uygulamaları, doğrultme devreleri ve genel analog devrelerde kullanıma uygundur. Small signal hız sınıfında yer alan bu diyot, kompakt PCB tasarımları için ideal bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1.5pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 10mA |
| Current - Reverse Leakage @ Vr | 5 pA @ 20 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 8-VFDFN Exposed Pad |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 8-DFN (2x2) |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 5 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
