Diyotlar - Doğrultucular - Tekil

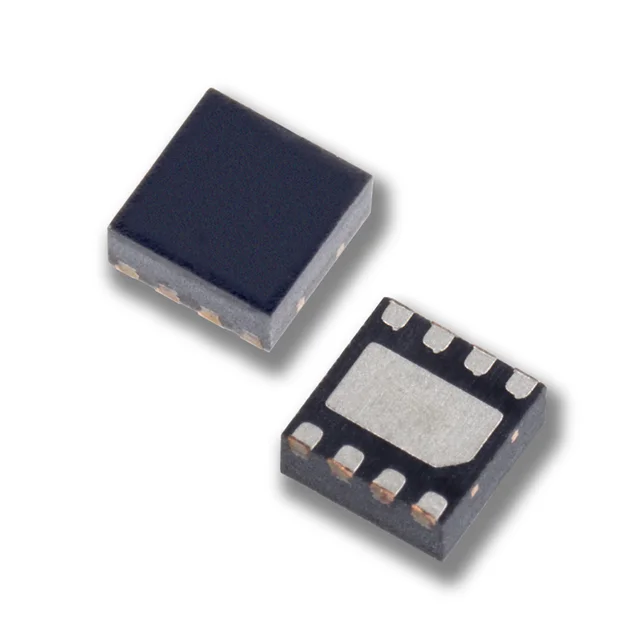

PAD20DFN 8L
DIODE GEN PURP 30V 10MA 8DFN
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-VFDFN Exposed Pad
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- PAD20DFN
PAD20DFN 8L Hakkında
PAD20DFN 8L, Linear Integrated Systems tarafından üretilen genel amaçlı doğrultucu diyottur. 30V DC ters gerilim dayanımına ve 10mA ortalama doğrultulmuş akım kapasitesine sahip olan bu bileşen, small signal uygulamalara yöneliktir. 8-VFDFN Surface Mount paketinde sunulan komponent, -55°C ile 150°C arasında çalışabilir. 1.5pF @ 5V kapasitans değeri ve 20pA @ 20V ters kaçak akımı ile düşük geçiş kaybı sunar. 1.5V maksimum ileriye doğru gerilim düşüşü (5mA'de) nedeniyle verimli işlem sağlar. Anahtarlama devreleri, sinyal yönetimi ve küçük akım uygulamalarında kullanılan standart diyot tipidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1.5pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 10mA |
| Current - Reverse Leakage @ Vr | 20 pA @ 20 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 8-VFDFN Exposed Pad |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 8-DFN (2x2) |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 5 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
