Diyotlar - Doğrultucular - Tekil

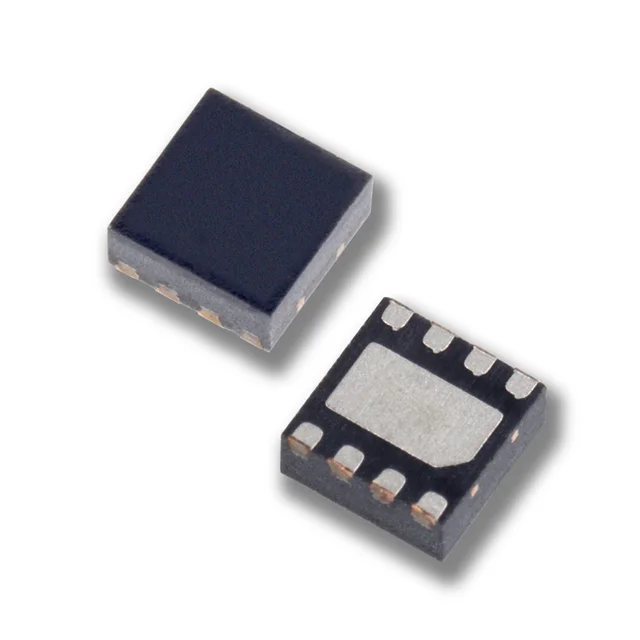

PAD10DFN 8L
DIODE GEN PURP 30V 10MA 8DFN
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-VFDFN Exposed Pad
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- PAD10DFN
PAD10DFN 8L Hakkında
PAD10DFN 8L, Linear Integrated Systems tarafından üretilen genel amaçlı doğrultucu diyottur. 30V maksimum ters gerilim ve 10mA ortalama doğrultulmuş akım ile tasarlanmıştır. 8-VFDFN (2x2mm) Surface Mount paketinde sunulan bu diyot, düşük kapasitans (1.5pF @ 5V) özelliğiyle yüksek frekanslı uygulamalarda tercih edilir. Maksimum forward voltajı 1.5V @ 5mA olan bileşen, -55°C ile +150°C arasında güvenli çalışır. Small signal hızında operation sağlayan bu diyot, anahtarlama devreleri, sinyal klipleme, polarite koruması ve düşük akım uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1.5pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 10mA |
| Current - Reverse Leakage @ Vr | 10 pA @ 20 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 8-VFDFN Exposed Pad |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 8-DFN (2x2) |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 5 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
