Zener Diyotlar - Tekil

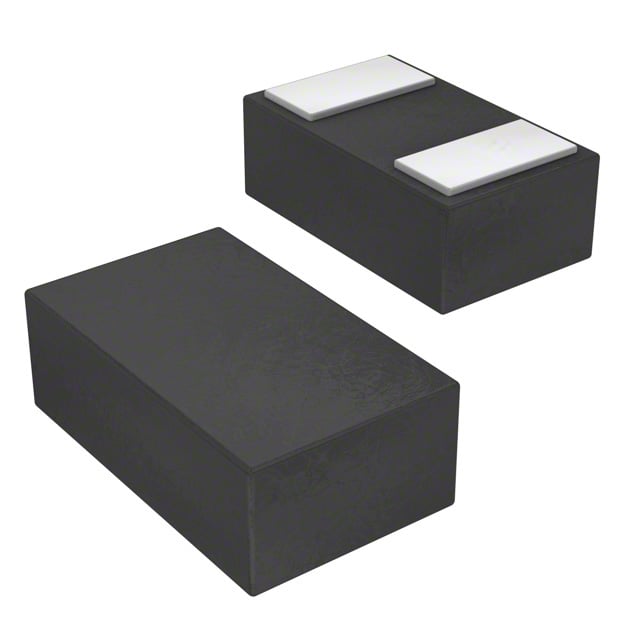

NZD8V2MUT5G
ALLOY ZENER DFN0201
- Üretici
- onsemi
- Paket/Kılıf
- 0201 (0603 Metric)
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- NZD8V2MUT5G
NZD8V2MUT5G Hakkında
NZD8V2MUT5G, onsemi tarafından üretilen 8.2V nominal gerilime sahip alloy Zener diyottur. 200mW maksimum güç harcaması ile regülatör devreleri, gerilim referans uygulamaları ve gerilim koruma şemasında kullanılır. 0201 paketinde sunulan bu bileşen, yüksek yoğunluklu PCB tasarımlarında alan tasarrufu sağlar. 30 Ohm maksimum empedansı ile kararlı gerilim stabilizasyonu ve 500 nA ters kaçak akımı ile düşük güç tüketimi özellikleri sunmaktadır. -55°C ile 150°C arasında çalışabilen bu diyot, endüstriyel ve tüketici elektroniği uygulamalarında sıkça tercih edilir. ±5% tolerans aralığında hassas gerilim kontrolü gerektiren devrelerde kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 500 nA @ 5 V |
| Impedance (Max) (Zzt) | 30 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 0201 (0603 Metric) |
| Part Status | Active |
| Power - Max | 200 mW |
| Supplier Device Package | 2-X3DFN (0.6x0.3) (0201) |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 10 mA |
| Voltage - Zener (Nom) (Vz) | 8.2 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
