Zener Diyotlar - Tekil

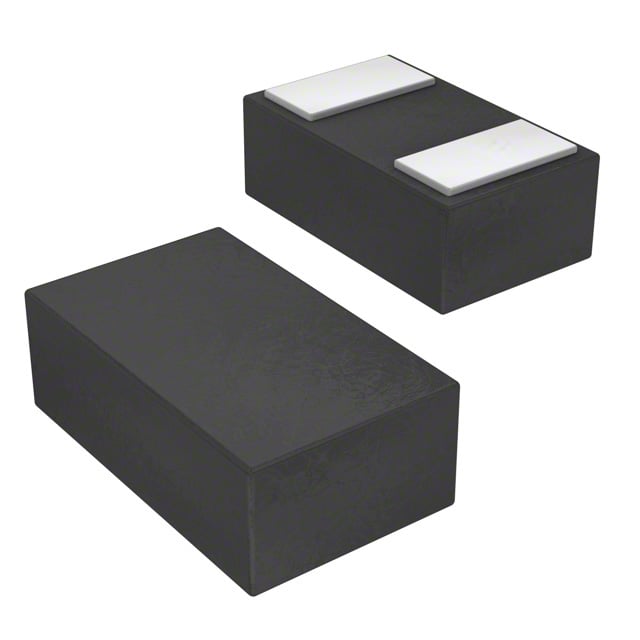

NZD6V8MUT5G
ALLOY ZENER DFN0201
- Üretici
- onsemi
- Paket/Kılıf
- 0201 (0603 Metric)
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- NZD6V8MUT5G
NZD6V8MUT5G Hakkında
NZD6V8MUT5G, onsemi tarafından üretilen 6.8V nominal gerilim değerine sahip bir Zener diyottur. 200 mW maksimum güç derecelemesi ile gerilim regülasyonu ve overvoltage koruması uygulamalarında kullanılır. Surface mount 0201 (0603 Metric) paketinde sunulan bu bileşen, -55°C ile 150°C arasında çalışabilir. 40 Ohm maksimum empedans (Zzt) değeri ile kararlı gerilim referansı sağlar. 500 nA ters sızıntı akımı ve ±5% tolerans değerleri hassas devre tasarımlarında tercih edilmesini sağlar. Küçük form faktörü nedeniyle yoğun bileşen yerleştirme gerektiren mobil cihazlar, güç yönetimi modülleri ve analog elektronik devrelerde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 500 nA @ 3.5 V |
| Impedance (Max) (Zzt) | 40 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 0201 (0603 Metric) |
| Part Status | Active |
| Power - Max | 200 mW |
| Supplier Device Package | 2-X3DFN (0.6x0.3) (0201) |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 10 mA |
| Voltage - Zener (Nom) (Vz) | 6.8 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
