Zener Diyotlar - Tekil

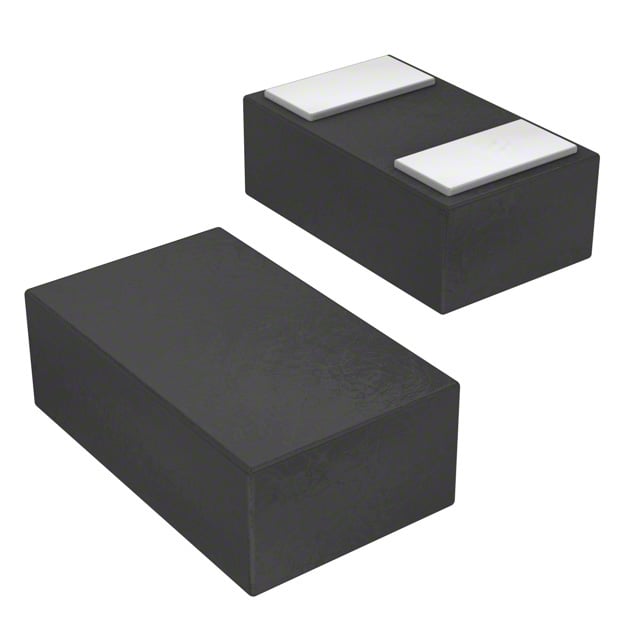

NZD4V7MUT5G
ALLOY ZENER DFN0201
- Üretici
- onsemi
- Paket/Kılıf
- 0201 (0603 Metric)
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- NZD4V7MUT5G
NZD4V7MUT5G Hakkında
onsemi NZD4V7MUT5G, 4.7V nominal zener voltajı ile çalışan yüksek entegreli tekil zener diyottur. 200mW maksimum güç sınırı ve 100 Ohm impedans karakteristiği ile voltaj stabilizasyonu ve koruma uygulamalarında kullanılır. Surface mount DFN0201 (0603 Metric) paketinde sağlanan bu bileşen, -55°C ile 150°C arasında çalışma sıcaklığında güvenilir performans sunar. ±5% tolerans ile voltaj referansı devrelerinde, voltaj denetim ve aşırı voltaj koruması sistemlerinde tercih edilir. 2µA ters sızıntı akımı ve düşük forward voltajı (1.1V @ 10mA) ile etkin enerji yönetimi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 2 µA @ 1 V |
| Impedance (Max) (Zzt) | 100 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 0201 (0603 Metric) |
| Part Status | Active |
| Power - Max | 200 mW |
| Supplier Device Package | 2-X3DFN (0.6x0.3) (0201) |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 10 mA |
| Voltage - Zener (Nom) (Vz) | 4.7 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
