Zener Diyotlar - Tekil

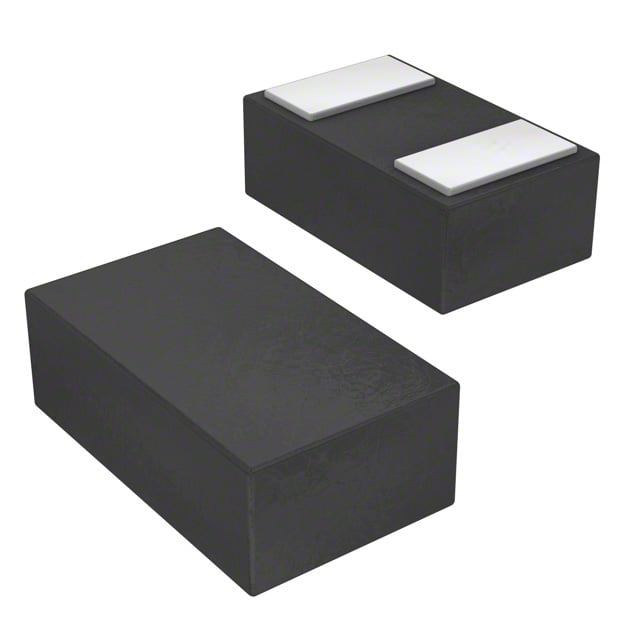

NZD3V9MUT5G
ALLOY ZENER DFN0201
- Üretici
- onsemi
- Paket/Kılıf
- 0201 (0603 Metric)
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- NZD3V9MUT5G
NZD3V9MUT5G Hakkında
NZD3V9MUT5G, onsemi tarafından üretilen 3.9V nominal zener gerilimi ile tek bir Zener diyottur. 200 mW maksimum güç disipasyonu kapasitesi ile voltaj düzenlemesi ve aşırı voltaj koruması uygulamalarında kullanılır. 0201 (0603 Metric) yüzey montaj paketinde sunulan bu bileşen, -55°C ile +150°C arasında çalışma sıcaklığı aralığına sahiptir. 100 Ohm maksimum empedans ve ±5% tolerans değerleri ile düşük zener akım seviyelerinde stabil voltaj referansı sağlar. Kompakt DFN paketleme sayesinde yoğun PCB tasarımlarında ideal seçimdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 5 µA @ 1 V |
| Impedance (Max) (Zzt) | 100 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 0201 (0603 Metric) |
| Part Status | Active |
| Power - Max | 200 mW |
| Supplier Device Package | 2-X3DFN (0.6x0.3) (0201) |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 10 mA |
| Voltage - Zener (Nom) (Vz) | 3.9 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
