Zener Diyotlar - Tekil

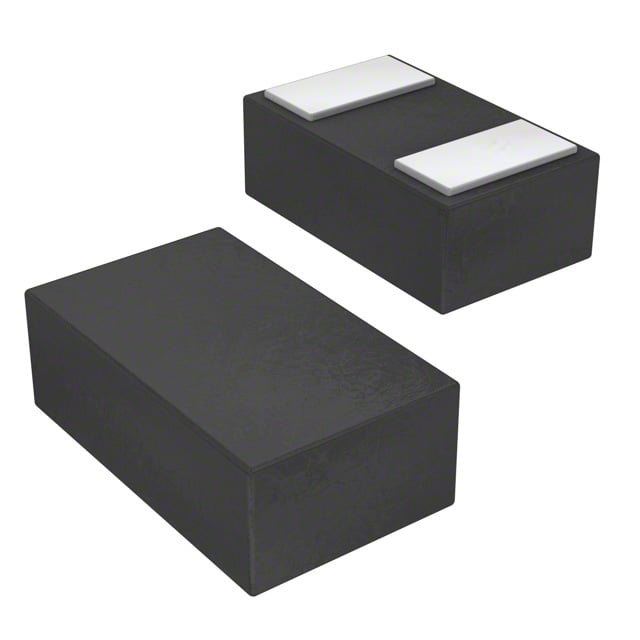

NZD3V3MUT5G
ZNR VOLTAGE REG DFN0201
- Üretici
- onsemi
- Paket/Kılıf
- 0201 (0603 Metric)
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- NZD3V3MUT5G
NZD3V3MUT5G Hakkında
NZD3V3MUT5G, onsemi tarafından üretilen 3.3V Zener regülatör diyotudur. 200 mW güç kapasitesi ile voltaj düzenleme ve koruma uygulamalarında kullanılan yüksek entegrasyonlu bir bileşendir. DFN0201 (0603 Metrik) surface mount paketinde sunulan bu diyot, -55°C ile +150°C arasında çalışan endüstriyel uygulamalar için tasarlanmıştır. Maksimum 100 Ohm empedans değeri ve ±5% tolerans ile kararlı voltaj stabilizasyonu sağlar. 10 µA ters diyot akımı ile düşük sızıntı karakteristiği gösterir. Elektronik devreler, voltaj referans devreleri ve IC koruma devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 10 µA @ 1 V |
| Impedance (Max) (Zzt) | 100 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 0201 (0603 Metric) |
| Part Status | Active |
| Power - Max | 200 mW |
| Supplier Device Package | 2-X3DFN (0.6x0.3) (0201) |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 10 mA |
| Voltage - Zener (Nom) (Vz) | 3.3 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
