Zener Diyotlar - Tekil
NZD3V0MUT5G

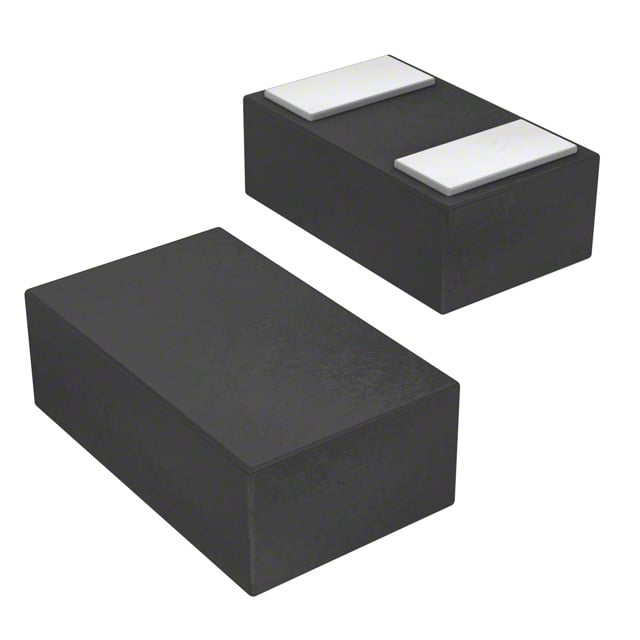

ZNR VOLTAGE REG DFN0201
- Üretici
- onsemi
- Paket/Kılıf
- 0201 (0603 Metric)
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- NZD3V0MUT5G
NZD3V0MUT5G Hakkında
NZD3V0MUT5G, onsemi tarafından üretilen 3V nominal değerine sahip Zener diyotudur. Surface mount 0201 (0603 Metric) paketinde sunulan bu bileşen, 200 mW maksimum güç kapasitesine ve ±5% toleransa sahiptir. -55°C ile 150°C arasında çalışabilen bu diyot, 100 Ohm maksimum impedans değeriyle karakterize edilmiştir. 10 µA @ 1V ters kaçak akımı ve 1.1V @ 10mA ileri voltajı olan NZD3V0MUT5G, gerilim regülasyonu, yüksüz koruma, EMI filtreleme ve voltaj clipping uygulamalarında kullanılır. Küçük boyutu ve düşük güç tüketimi nedeniyle, yoğun yerleşimli PCB tasarımları ve taşınabilir cihazlar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 10 µA @ 1 V |
| Impedance (Max) (Zzt) | 100 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 0201 (0603 Metric) |
| Part Status | Active |
| Power - Max | 200 mW |
| Supplier Device Package | 2-X3DFN (0.6x0.3) (0201) |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 10 mA |
| Voltage - Zener (Nom) (Vz) | 3 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
