Zener Diyotlar - Tekil
NZD2V4MUT5G

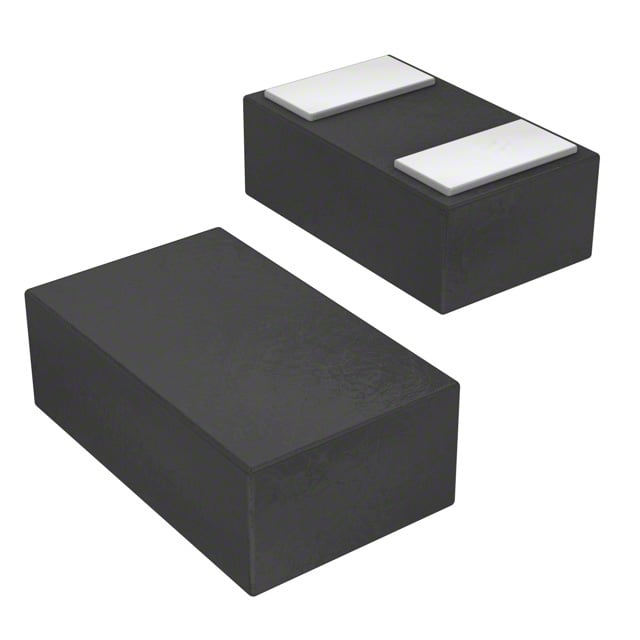

ALLOY ZENER DFN0201
- Üretici
- onsemi
- Paket/Kılıf
- 0201 (0603 Metric)
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- NZD2V4MUT5G
NZD2V4MUT5G Hakkında
NZD2V4MUT5G, onsemi tarafından üretilen 2.4V nominal zener voltajlı bir tekil zener diyottur. 0201 (0603 Metric) SMD paketinde sunulan bu bileşen, 200mW maksimum güç dağıtım kapasitesine sahiptir. 100 Ohm maksimum empedans değeri ile voltaj regülasyonu ve over-voltage koruması uygulamalarında kullanılır. -55°C ile 150°C arasında çalışabilmekte, ±5% tolerans ile üretilmektedir. Surface mount montaj tipi sayesinde otomatik üretim süreçlerine uygun, küçük form faktörü ile yoğun PCB tasarımlarında tercih edilen bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 50 µA @ 1 V |
| Impedance (Max) (Zzt) | 100 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 0201 (0603 Metric) |
| Part Status | Active |
| Power - Max | 200 mW |
| Supplier Device Package | 2-X3DFN (0.6x0.3) (0201) |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 10 mA |
| Voltage - Zener (Nom) (Vz) | 2.4 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
