Zener Diyotlar - Tekil

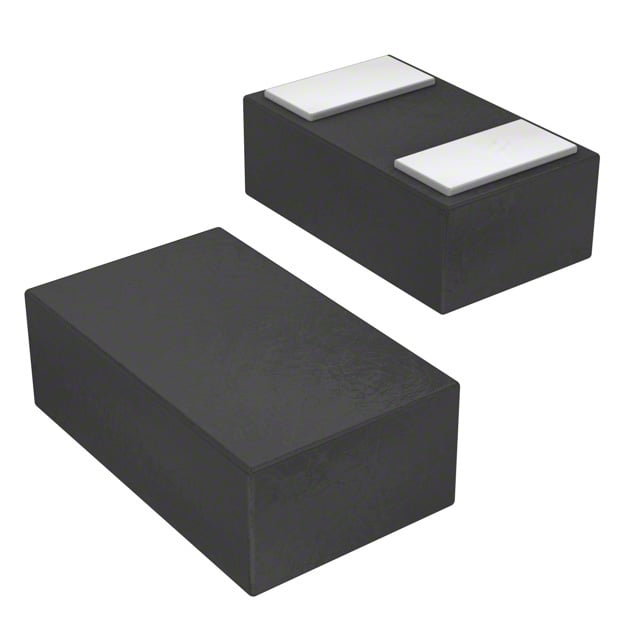

NZD2V2MUT5G
ZNR VOLTAGE REG DFN0201
- Üretici
- onsemi
- Paket/Kılıf
- 0201 (0603 Metric)
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- NZD2V2MUT5G
NZD2V2MUT5G Hakkında
NZD2V2MUT5G, onsemi tarafından üretilen 2.2V nominal gerilime sahip bir Zener diyottur. 200 mW maksimum güç dağıtım kapasitesi ile gerilim regülasyonu ve koruma uygulamalarında kullanılır. 0201 (0603 Metric) SMD paketinde sunulan bu bileşen, 100 Ohm maksimum empedansa ve ±5% toleransa sahiptir. -55°C ile +150°C arasında çalışabilen bileşen, düşük akım sızıntısı (1V'de 50 µA) karakteristiği ile hassas devreler için uygundur. Genellikle analog sinyal işleme, gerilim referansı ve küçük sinyallerin korunması için tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 50 µA @ 1 V |
| Impedance (Max) (Zzt) | 100 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 0201 (0603 Metric) |
| Part Status | Active |
| Power - Max | 200 mW |
| Supplier Device Package | 2-X3DFN (0.6x0.3) (0201) |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 10 mA |
| Voltage - Zener (Nom) (Vz) | 2.2 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
