IGBT Transistörler - Modüller

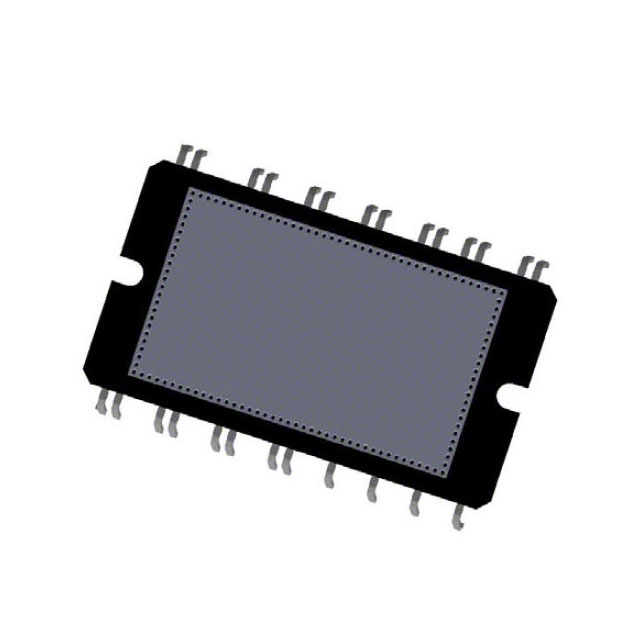

NXH50C120L2C2ESG
IGBT MODULE, CIB 1200 V, 50 A IG
- Üretici
- onsemi
- Paket/Kılıf
- 26-DIP
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- NXH50C120L2C2
NXH50C120L2C2ESG Hakkında
NXH50C120L2C2ESG, onsemi tarafından üretilen 1200V/50A IGBT modülüdür. Üç fazlı invertör ve fren işlevine sahip bu komponent, güç dönüştürme uygulamalarında kullanılır. Maksimum kollektor akımı 50A, Vce(on) değeri 2.4V (15V gate voltajında, 50A'de) olup, 1200V kollektor-emiter kırılma voltajına sahiptir. NTC termistör ile entegre olan cihaz, -40°C ile +150°C arasında çalışabilir. Through Hole montaj tipinde 26-DIP paketinde sunulan modül, indüktif yükler, motor sürücüleri ve endüstriyel güç kaynakları gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter with Brake |
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Cutoff (Max) | 250 µA |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 11.897 nF @ 20 V |
| Mounting Type | Through Hole |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | 26-DIP |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
