IGBT Transistörler - Modüller

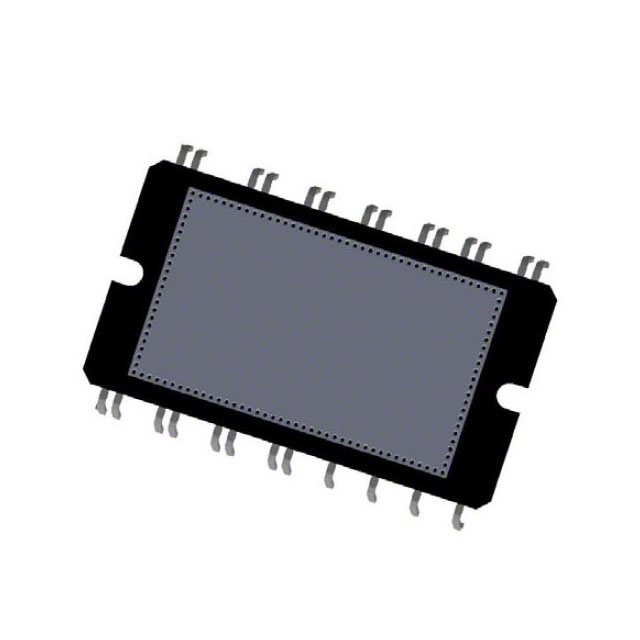

NXH35C120L2C2SG
IGBT MODULE, CIB 1200 V, 35 A IG
- Üretici
- onsemi
- Paket/Kılıf
- 26-DIP
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- NXH35C120L2C2SG
NXH35C120L2C2SG Hakkında
NXH35C120L2C2SG, onsemi tarafından üretilen üç fazlı inverter uygulamaları için tasarlanmış IGBT modülüdür. 1200V collector-emitter breakdown voltajı ve 35A maksimum collector akımı ile yüksek güç dönüştürme uygulamalarında kullanılır. Modül, üç fazlı köprü rektifikatör girişi ve fren işlevselliği içerir. NTC termistör entegrasyonu ile sıcaklık kontrolü sağlar. -40°C ile +150°C arasında güvenli çalışma yapabilir. Through-hole montajı ve 26-DIP paket formatı ile PCB tasarımına kolay entegre edilebilir. Motor kontrol, güç kaynakları ve endüstriyel inverter devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter with Brake |
| Current - Collector (Ic) (Max) | 35 A |
| Current - Collector Cutoff (Max) | 250 µA |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 8.33 nF @ 20 V |
| Mounting Type | Through Hole |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | 26-DIP |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 35A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
