IGBT Transistörler - Modüller

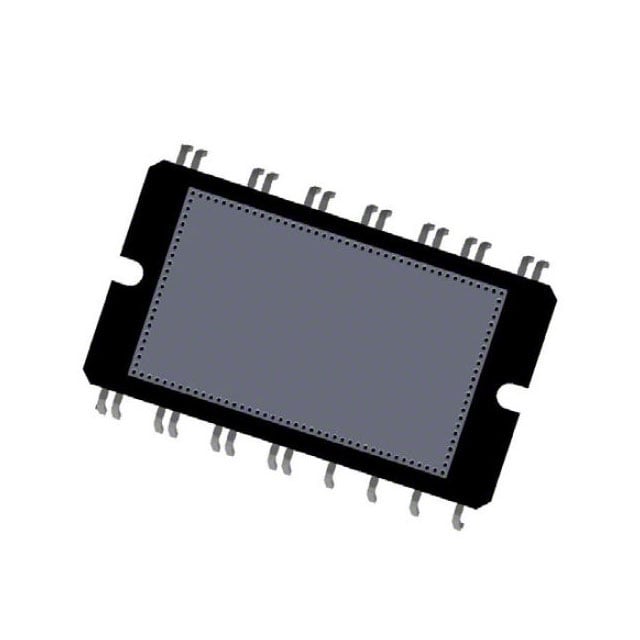

NXH35C120L2C2S1G
IGBT MOD 1200V 35A 26DIP
- Üretici
- onsemi
- Paket/Kılıf
- 26-DIP
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- NXH35C120L2C2S1G
NXH35C120L2C2S1G Hakkında
NXH35C120L2C2S1G, onsemi tarafından üretilen 1200V/35A IGBT modülüdür. Three Phase Inverter with Brake konfigürasyonu ile tasarlanmış olup, three phase bridge rectifier girişine sahiptir. 26-DIP through hole montaj tipi ile PCB'ye doğrudan entegre edilebilir. Maksimum Vce(on) değeri 15V gate voltajında ve 35A akımda 2.4V'tur. Geniş -40°C ~ 150°C çalışma sıcaklık aralığı ve entegre NTC termistör özellikleri ile güvenilir termal koruma sağlar. Input kapasitansi 8.33 nF @ 20V olan bu modül, 250 µA maksimum leakage akımı ile enerji verimliliği gerektiren uygulamalarda kullanılır. Endüstriyel sürücü sistemleri, motor kontrol uygulamaları ve güç dönüştürme devreleri için uygun bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter with Brake |
| Current - Collector (Ic) (Max) | 35 A |
| Current - Collector Cutoff (Max) | 250 µA |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 8.33 nF @ 20 V |
| Mounting Type | Through Hole |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | 26-DIP |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 35A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
