IGBT Transistörler - Modüller

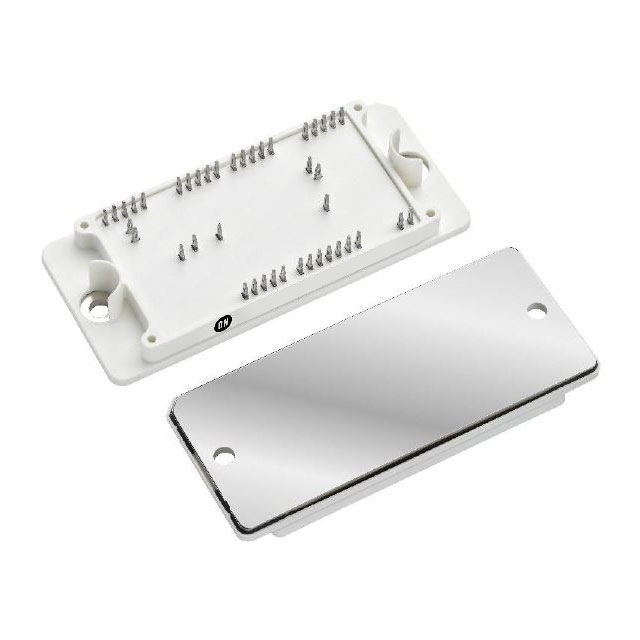

NXH350N100H4Q2F2P1G
IC PWR MODULE 1000V 350A PIM42
- Üretici
- onsemi
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- NXH350N100H4Q2F2P1G
NXH350N100H4Q2F2P1G Hakkında
onsemi tarafından üretilen NXH350N100H4Q2F2P1G, 1000V/350A kapasiteli üç seviyeli inverter konfigürasyonunda tasarlanmış güç modülüdür. Trench Field Stop IGBT teknolojisi ile geliştirilmiş bu modül, Vce(on) değeri 2.3V @ 15V, 375A olup maksimum 303A kolektör akımını destekler. -40°C ile +150°C arasında çalışma sıcaklığına sahip olan komponent, entegre NTC termistör ile soğutma kontrolü sağlar. 42-PIM/Q2PACK (93x47) kasa standardında şasi montajı için uygun olan bu modül, endüstriyel uygulamalar, güç dönüştürme sistemleri ve motor kontrol devreleri gibi yüksek güç uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter |
| Current - Collector (Ic) (Max) | 303 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 24.146 nF @ 20 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 276 W |
| Supplier Device Package | 42-PIM/Q2PACK (93x47) |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 375A |
| Voltage - Collector Emitter Breakdown (Max) | 1000 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
