IGBT Transistörler - Modüller

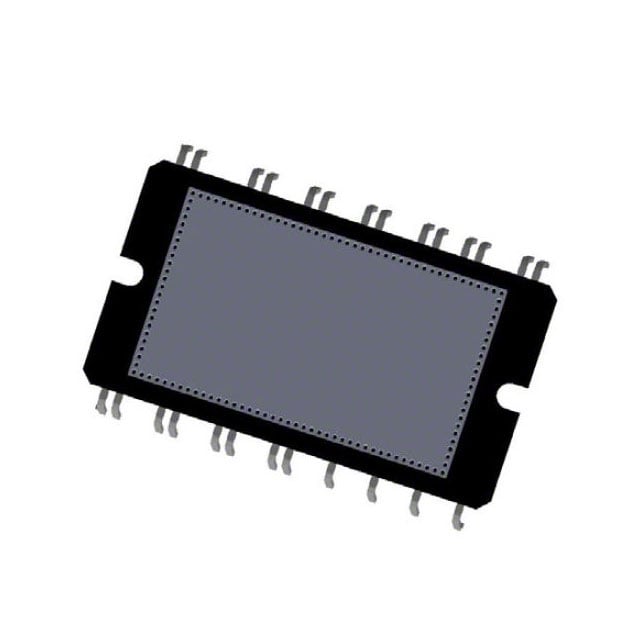

NXH25C120L2C2SG
IGBT MODULE, CIB 1200 V, 25 A IG
- Üretici
- onsemi
- Paket/Kılıf
- 26-DIP
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- NXH25C120L2C2SG
NXH25C120L2C2SG Hakkında
NXH25C120L2C2SG, onsemi tarafından üretilen CIB 1200V/25A IGBT modülüdür. Üç faz inverter ve fren konfigürasyonu ile tasarlanmış bu bileşen, endüstriyel sürücü kontrol, VFD (Variable Frequency Drive), güç dönüştürme ve motor kontrol uygulamalarında kullanılır. 1200V kolektör-emitör kırılma voltajı ve 25A nominal akım kapasitesi ile yüksek güç uygulamalarına uygundur. NTC termoresiştör entegrasyonu ile sıcaklık kontrolü sağlar. -40°C ile 150°C çalışma sıcaklığı aralığında güvenilir performans sunar. Through-hole montaj tipi ile konvansiyonel PCB'lere rahatlıkla entegre edilebilir. 26-DIP kasa formatında sunulur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter with Brake |
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Cutoff (Max) | 250 µA |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 6.2 nF @ 20 V |
| Mounting Type | Through Hole |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | 26-DIP |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
