Transistörler - FET, MOSFET - Diziler
NX6008NBKSX

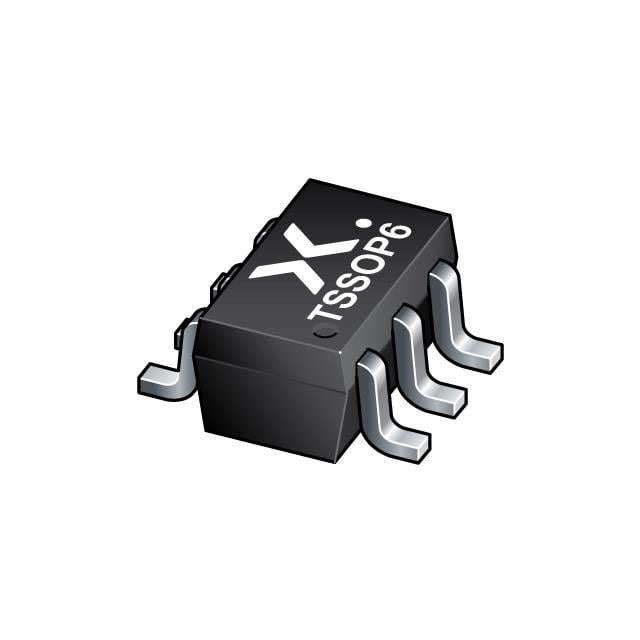

NX6008NBKS/SOT363/SC-88
NX6008NBKSX Hakkında
NX6008NBKSX, Nexperia tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 6-TSSOP (SOT-363, SC-88) paketinde sunulan bu bileşen, 60V drain-source voltajı ve 220mA sürekli drain akımı ile çalışabilmektedir. 2.7Ω @ 300mA, 4.5V RDS(on) değeri ile düşük iletim kaybı sağlar. -55°C ile +150°C çalışma sıcaklık aralığında güvenilir şekilde faaliyet gösterir. Maksimum 260mW (Ta) ve 1.3W (Tc) güç tüketimine sahiptir. Elektronik kontrol devreleri, anahtarlama uygulamaları, güç yönetimi ve sinyal yönlendirme devrelerinde yaygın olarak kullanılır. Düşük kapasitans ve hızlı anahtarlama özelliği ile kompakt tasarımlar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 220mA (Ta) |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 0.7nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 27pF @ 30V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Active |
| Power - Max | 260mW (Ta), 1.3W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.7Ohm @ 300mA, 4.5V |
| Supplier Device Package | 6-TSSOP |
| Vgs(th) (Max) @ Id | 900mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
