Transistörler - FET, MOSFET - Diziler

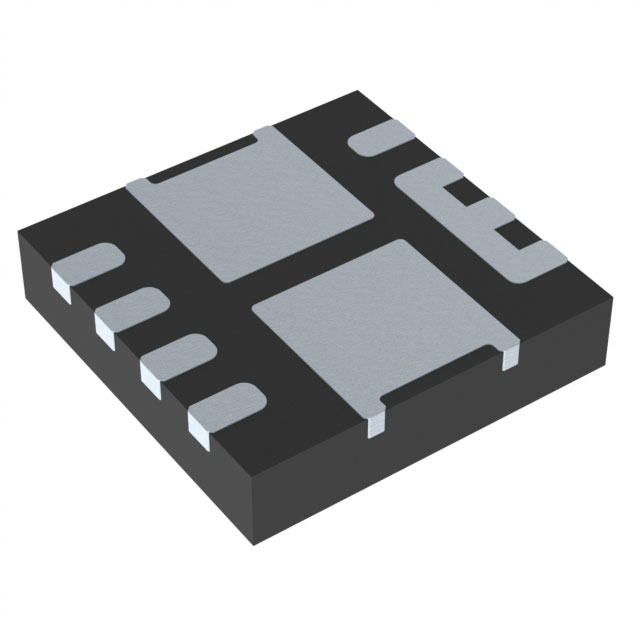

NTTFD4D0N04HLTWG
MOSFET, POWER, 40V POWERTRENCH P
- Üretici
- onsemi
- Paket/Kılıf
- 12-PowerWQFN
- Seri / Aile Numarası
- NTTFD4D0N04HLTWG
NTTFD4D0N04HLTWG Hakkında
NTTFD4D0N04HLTWG, onsemi tarafından üretilen dual N-channel MOSFET transistördür. 40V drain-source voltaj derecelendirmesi ile güç anahtarlama uygulamalarında kullanılır. 15A sürekli dren akımı (Ta) ve 60A (Tc) kapasitesi bulunmaktadır. 4.5mOhm (10A, 10V) düşük on-state direnci, düşük geçiş kaybı sağlar. 18nC gate charge ve 1100pF input capacitance ile hızlı anahtarlama karakteristiğine sahiptir. -55°C ~ 150°C çalışma sıcaklık aralığında ve 26W maksimum güç harcaması (Tc) ile tasarlanmıştır. PowerWQFN paket (3.3x3.3mm) yüksek yoğunluklu PCB tasarımlarına uygun olup, DC-DC konvertörleri, güç yönetimi devreleri, motor kontrol ve anahtarlama güç kaynakları uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A (Ta), 60A (Tc) |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 18nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1100pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 12-PowerWQFN |
| Part Status | Active |
| Power - Max | 1.7W (Ta), 26W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.5mOhm @ 10A, 10V |
| Supplier Device Package | 12-WQFN (3.3x3.3) |
| Vgs(th) (Max) @ Id | 2V @ 50µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
