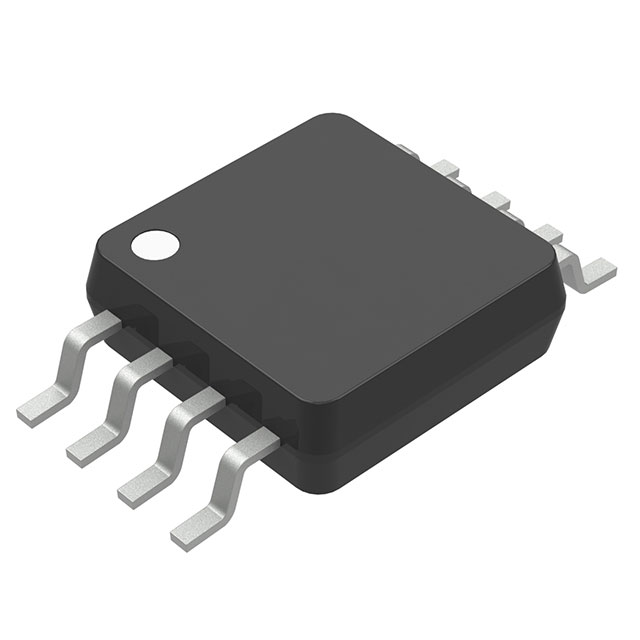

NTTD1P02R2G
MOSFET 2P-CH 20V 1.45A 8MICRO
NTTD1P02R2G Hakkında
NTTD1P02R2G, onsemi tarafından üretilen dual P-Channel MOSFET transistördür. 20V drain-source voltaj ile 1.45A sürekli dren akımı kapasitesine sahiptir. Logic level gate özelliğine sahip bu bileşen, 4.5V kontrol voltajında 160mΩ on-state direnci ile düşük güç kaybı sağlar. 8-pin MSOP yüzey montaj paketinde sunulan NTTD1P02R2G, -55°C ile 150°C arasında çalışabilir. Maksimum 500mW güç tüketimi ile anahtarlama uygulamaları, güç yönetimi ve sürücü devreleri gibi alanlarda kullanılmaya uygundur. Düşük gate charge değeri (10nC @ 4.5V) hızlı anahtarlama işlemini destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.45A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 10nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 265pF @ 16V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Rds On (Max) @ Id, Vgs | 160mOhm @ 1.45A, 4.5V |
| Supplier Device Package | 8-MSOP |
| Vgs(th) (Max) @ Id | 1.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
