Transistörler - FET, MOSFET - Diziler

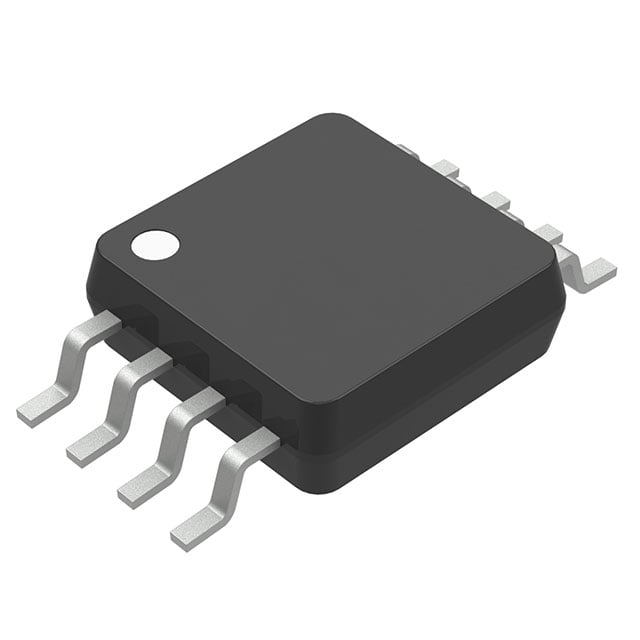

NTTD1P02R2
MOSFET 2P-CH 20V 1.45A 8MICRO
NTTD1P02R2 Hakkında
NTTD1P02R2, onsemi tarafından üretilen dual P-Channel MOSFET transistörüdür. 20V Drain-Source voltaj kapasitesi ve 1.45A kontinü dren akımı ile çalışabilen bu bileşen, Logic Level Gate özelliğine sahiptir. 160mOhm maksimum RDS(on) değeri ile düşük iletim direncine sahip olan transistör, anahtarlama ve güç yönetimi uygulamalarında kullanılır. 8-MSOP yüzey montaj paketinde sunulan NTTD1P02R2, -55°C ile 150°C arasında çalışabilir ve maksimum 500mW güç tüketebilir. Geniş sıcaklık aralığı ve düşük gate charge değeri sayesinde anahtarlama hızı yüksek olan uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.45A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 10nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 265pF @ 16V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Rds On (Max) @ Id, Vgs | 160mOhm @ 1.45A, 4.5V |
| Supplier Device Package | 8-MSOP |
| Vgs(th) (Max) @ Id | 1.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
