Transistörler - FET, MOSFET - Diziler

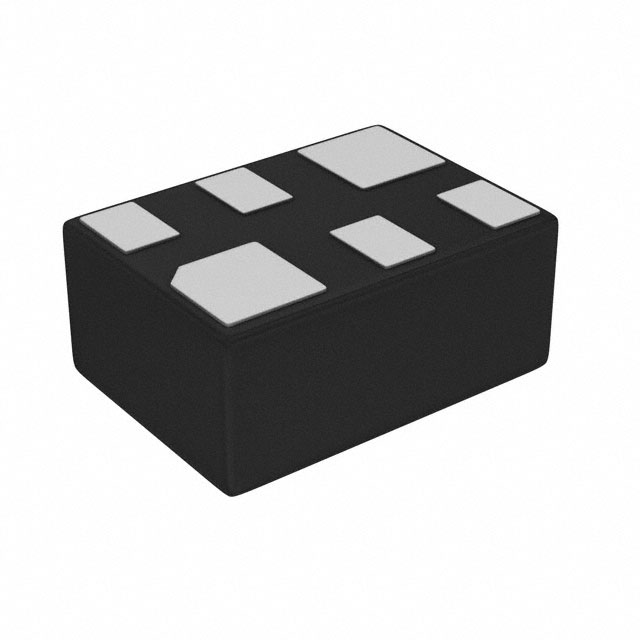

NTND31015NZTAG
MOSFET 2N-CH 20V 200MA 6XLLGA
NTND31015NZTAG Hakkında
NTND31015NZTAG, onsemi tarafından üretilen dual N-channel MOSFET transistör dizisidir. 20V Drain-Source gerilim (Vdss) ve 200mA sürekli dren akımı (Id) kapasitesine sahiptir. 1.5Ohm maksimum RDS(on) değeri ile düşük kaçış kaybı sağlar. 6-XFLGA yüzey montajlı paket içinde sunulur. Anahtarlama uygulamaları, güç yönetimi devreleri ve motor kontrol sistemlerinde kullanılır. -55°C ile +150°C arasında çalışır ve 125mW maksimum güç dissipasyonuna sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 200mA |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Input Capacitance (Ciss) (Max) @ Vds | 12.3pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-XFLGA |
| Part Status | Active |
| Power - Max | 125mW |
| Rds On (Max) @ Id, Vgs | 1.5Ohm @ 100mA, 4.5V |
| Supplier Device Package | 6-XLLGA (0.9x0.65) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
