Transistörler - FET, MOSFET - Diziler

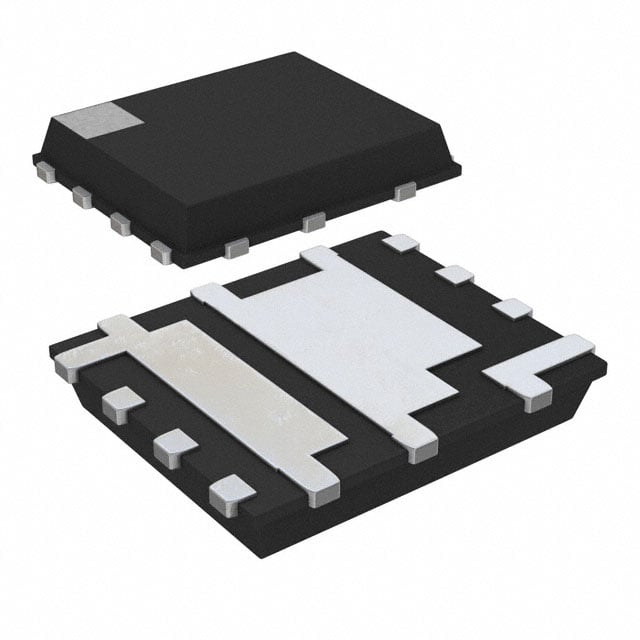

NTMFD4C88NT3G
MOSFET 2N-CH 30V 8DFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- NTMFD4C88NT3G
NTMFD4C88NT3G Hakkında
NTMFD4C88NT3G, onsemi tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 30V Vdss ile tasarlanan bu bileşen, 11.7A-14.2A sürekli drenaj akımı kapasitesine sahiptir. 5.4mOhm düşük on-resistance değeri, yüksek verimli güç uygulamalarında ısıl kayıpları minimize eder. Surface Mount 8-PowerTDFN paketinde sunulan NTMFD4C88NT3G, DC-DC dönüştürücüler, güç yönetimi devreleri, motor sürücüleri ve anahtarlama uygulamalarında kullanılır. -55°C ile 150°C arasında çalışabilen bu transistör, 1.1W maksimum güç dağılımı ile entegre edilerek tasarlanmıştır. 22.2nC gate charge değeri hızlı anahtarlama işlemlerine olanak tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11.7A, 14.2A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 22.2nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1252pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Obsolete |
| Power - Max | 1.1W |
| Rds On (Max) @ Id, Vgs | 5.4mOhm @ 10A, 10V |
| Supplier Device Package | 8-DFN (5x6) |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
