Transistörler - FET, MOSFET - Diziler

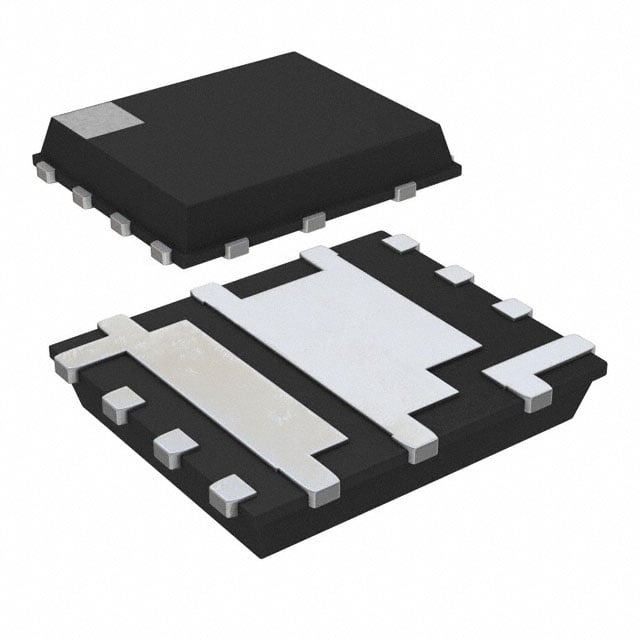

NTMFD4C87NT3G
MOSFET 2N-CH 30V 8DFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- NTMFD4C87NT3G
NTMFD4C87NT3G Hakkında
NTMFD4C87NT3G, onsemi tarafından üretilen dual N-Channel MOSFET transistördür. 30V Drain-Source gerilim desteği ile güç yönetimi, anahtarlama ve RF uygulamalarında kullanılır. 8-PowerTDFN paket içerisinde iki adet asimetrik N-Channel FET barındırır. 11.7A - 14.9A sürekli dren akımı kapasitesi ve 5.4mΩ tipik Ron değeri ile düşük güç kaybı sağlar. 22.2nC gate charge ve 1252pF input capacitance özellikleriyle hızlı komütasyon özelliği gösterir. -55°C ile +150°C arasında çalışma sıcaklık aralığına sahiptir. Maksimum 1.1W güç tüketimi kapasitesi ile batarya yönetimi, DC-DC konvertörler, motor kontrolü ve anahtarlama uygulamalarında tercih edilir. Yüzey montaj teknolojisiyle kompakt PCB tasarımlarına uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11.7A, 14.9A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 22.2nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1252pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Obsolete |
| Power - Max | 1.1W |
| Rds On (Max) @ Id, Vgs | 5.4mOhm @ 30A, 10V |
| Supplier Device Package | 8-DFN (5x6) |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
