Transistörler - FET, MOSFET - Diziler

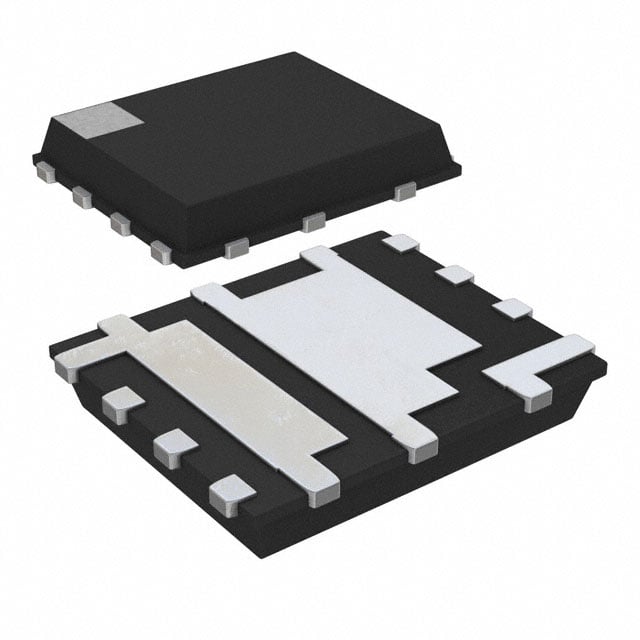

NTMFD4C86NT3G
MOSFET 2N-CH 30V 11.3/18.1A 8DFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- NTMFD4C86NT3G
NTMFD4C86NT3G Hakkında
NTMFD4C86NT3G, onsemi tarafından üretilen 2 adet N-Channel MOSFET'i içeren asymmetrical dizi transistördür. 30V drain-source voltaj derecelendirmesi ve 11.3A ile 18.1A arasında sürekli dren akımı kapasitesi ile tasarlanmıştır. 5.4mΩ (10V, 30A koşullarında) düşük on-direnç değeri ve 22.2nC gate yükü (10V) ile hızlı anahtarlama uygulamalarında kullanılır. 8-PowerTDFN (5x6mm) SMD paketinde sunulan bu bileşen, motor sürücüleri, solenoid kontrolleri, güç yönetimi devrelerinde ve akü anahtarlama uygulamalarında tercih edilir. -55°C ile +150°C arasında çalışabilir. Ürün üretimi sonlandırılmış (obsolete) olduğundan yeni tasarımlarda alternatif seçim önerilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11.3A, 18.1A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 22.2nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1153pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Obsolete |
| Power - Max | 1.1W |
| Rds On (Max) @ Id, Vgs | 5.4mOhm @ 30A, 10V |
| Supplier Device Package | 8-DFN (5x6) |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
