Transistörler - FET, MOSFET - Diziler

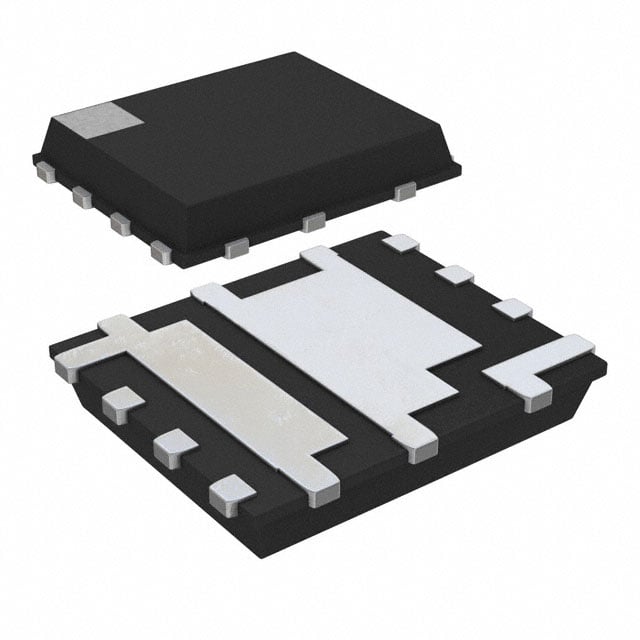

NTMFD4C85NT3G
MOSFET 2N-CH 30V 8DFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- NTMFD4C85
NTMFD4C85NT3G Hakkında
NTMFD4C85NT3G, onsemi tarafından üretilen dual N-Channel MOSFET transistördür. 30V Drain-Source gerilimi (Vdss) ile belirtilen uygulamalarda kullanılır. 15.4A ve 29.7A sürekli drenaj akımı kapasitesine sahiptir. 3mOhm maksimum on-state direnç (Rds On) ile düşük güç kaybı sağlar. 8-PowerTDFN paket tipi ile yüksek yoğunluklu PCB tasarımlarında yer tasarrufu sunar. -55°C ile 150°C arasında çalışabilir. Güç yönetimi, anahtarlama uygulamaları ve DC-DC dönüştürücülerde kullanılan standart FET özelliklerine sahiptir. Maksimum 1.13W güç yayılımı kapasitesi ile sınırlıdır. Ürün obsolete (üretimi sonlandırılmış) konumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15.4A, 29.7A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 32nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1960pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Obsolete |
| Power - Max | 1.13W |
| Rds On (Max) @ Id, Vgs | 3mOhm @ 20A, 10V |
| Supplier Device Package | 8-DFN (5x6) |
| Vgs(th) (Max) @ Id | 2.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
