Transistörler - FET, MOSFET - Diziler

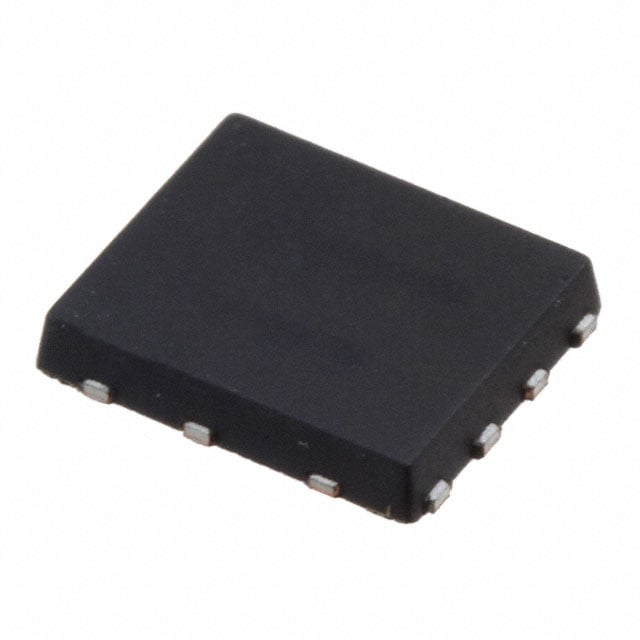

NTMFD4C20NT1G
MOSFET 2N-CH 30V SO8FL
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- NTMFD4C20NT1G
NTMFD4C20NT1G Hakkında
NTMFD4C20NT1G, onsemi tarafından üretilen dual N-channel MOSFET transistörüdür. 30V Drain-Source gerilim derecesinde çalışan bu bileşen, 9.1A ve 13.7A sürekli drain akımı kapasitesine sahiptir. 7.3mOhm düşük on-state direnci (RDS On) ile enerji verimliliği sağlar. Surface mount 8-DFN (5x6) paketinde sunulan NTMFD4C20NT1G, güç yönetimi uygulamaları, anahtarlama devreleri, DC-DC dönüştürücüler ve motor kontrol sistemlerinde kullanılır. -55°C ile 150°C arasında çalışan bu transistör, 1.09W ve 1.15W maksimum güç derecelendirmesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9.1A, 13.7A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 9.3nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 970pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 1.09W, 1.15W |
| Rds On (Max) @ Id, Vgs | 7.3mOhm @ 10A, 10V |
| Supplier Device Package | 8-DFN (5x6) Dual Flag (SO8FL-Dual-Asymmetrical) |
| Vgs(th) (Max) @ Id | 2.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
