Transistörler - FET, MOSFET - Diziler

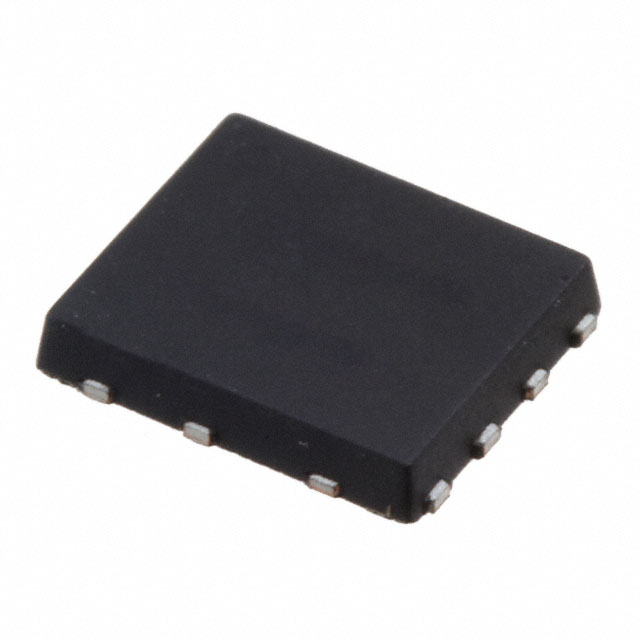

NTMFD4902NFT3G
MOSFET 2N-CH 30V 8DFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- NTMFD4902
NTMFD4902NFT3G Hakkında
NTMFD4902NFT3G, onsemi tarafından üretilen dual N-channel MOSFET transistördür. 30V drain-source gerilim ile çalışan bu bileşen, logic level gate özelliğine sahiptir ve hızlı anahtarlama uygulamaları için tasarlanmıştır. Maksimum 10.3A-13.3A sürekli dren akımı kapasitesi ile güç uygulamalarında kullanılabilir. Düşük 6.5mOhm on-resistance değeri ile enerji kaybını minimize eder. Surface mount 8-PowerTDFN paketinde sunulan bu transistör, DC-DC konvertörler, motor sürücüler, LED kontrolü ve anahtarlama uygulamalarında yaygın olarak kullanılır. -55°C ile 150°C arasındaki geniş çalışma sıcaklığı aralığında güvenilir operasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10.3A, 13.3A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual), Schottky |
| Gate Charge (Qg) (Max) @ Vgs | 9.7nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1150pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Last Time Buy |
| Power - Max | 1.1W, 1.16W |
| Rds On (Max) @ Id, Vgs | 6.5mOhm @ 10A, 10V |
| Supplier Device Package | 8-DFN (5x6) Dual Flag (SO8FL-Dual-Asymmetrical) |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
