Transistörler - FET, MOSFET - Diziler

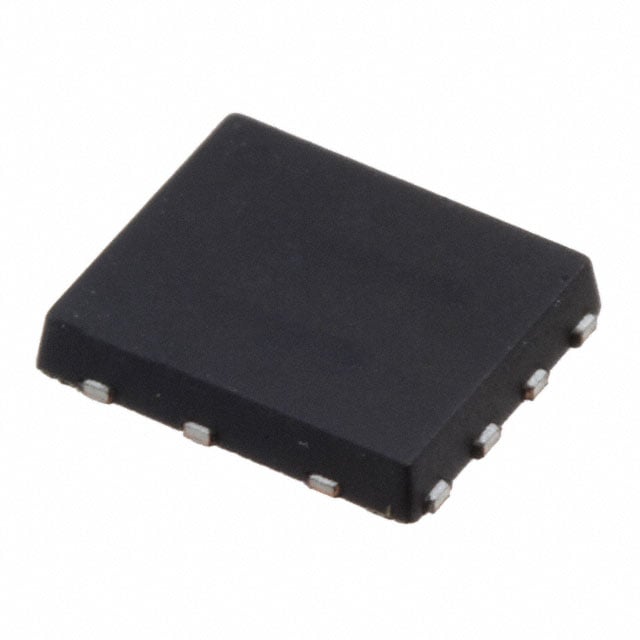

NTMFD4901NFT1G
MOSFET 2N-CH 30V 8DFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- NTMFD4901
NTMFD4901NFT1G Hakkında
NTMFD4901NFT1G, onsemi tarafından üretilen çift N-Channel MOSFET transistördür. 30V drain-source voltaj ve 10.3A sürekli drenaj akımı kapasitesine sahiptir. Logic level gate özelliği ile düşük gerilim kontrol sinyallerine duyarlıdır. 6.5mΩ düşük on-state direnç değeri enerji verimliliği sağlar. 8-PowerTDFN (5x6mm) yüzeye montajlı kasa ile kompakt uygulamalara uygun olup, anahtarlama devrelerinde, DC-DC dönüştürücülerde, motor sürücü uygulamalarında ve güç yönetimi sistemlerinde kullanılır. -55°C ile +150°C işletme sıcaklık aralığında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10.3A, 17.9A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual), Schottky |
| Gate Charge (Qg) (Max) @ Vgs | 9.7nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1150pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Last Time Buy |
| Power - Max | 1.1W, 1.2W |
| Rds On (Max) @ Id, Vgs | 6.5mOhm @ 10A, 10V |
| Supplier Device Package | 8-DFN (5x6) Dual Flag (SO8FL-Dual-Asymmetrical) |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
