Transistörler - FET, MOSFET - Diziler

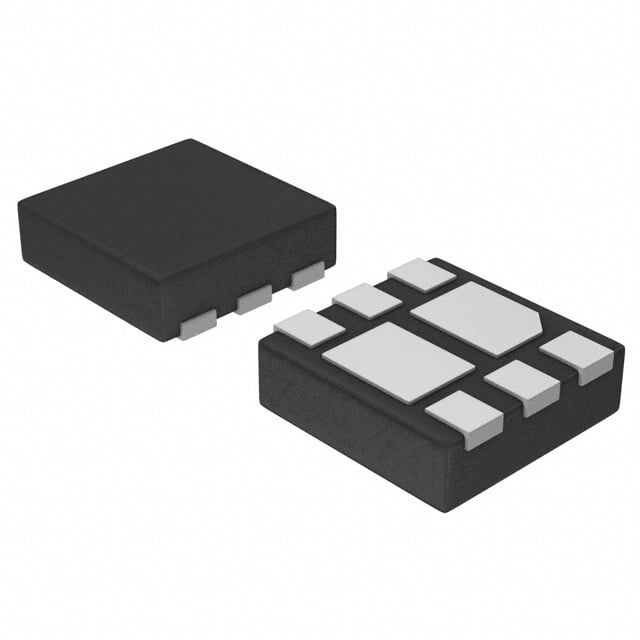

NTLUD4C26NTBG
MOSFET 2 N-CH 30V 9.1A 6UDFN
- Üretici
- onsemi
- Paket/Kılıf
- 6-UDFN Exposed Pad
- Seri / Aile Numarası
- NTLUD4C26
NTLUD4C26NTBG Hakkında
NTLUD4C26NTBG, onsemi tarafından üretilen dual N-channel MOSFET transistör dizisidir. 30V drain-source voltajı ve 9.1A sürekli drain akımı ile anahtarlama ve amplifikasyon uygulamalarında kullanılır. 21mOhm RDS(on) değeri ile düşük iletim kaybı sağlar. 6-UDFN (2x2mm) yüzey montajlı paketinde sunulmaktadır. DC-DC dönüştürücüler, güç yönetimi devreleri, motor kontrolü ve genel amaçlı anahtarlama uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışabilir. Not: Bu ürün üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9.1A (Ta) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 9nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 460pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-UDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 2.63W |
| Rds On (Max) @ Id, Vgs | 21mOhm @ 6A, 10V |
| Supplier Device Package | 6-UDFN (2x2) |
| Vgs(th) (Max) @ Id | 1.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
