NTLUD4C26NTAG

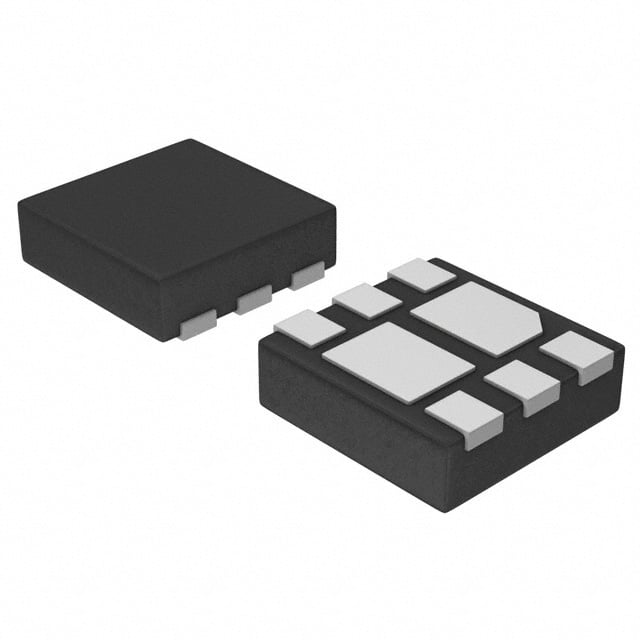

MOSFET 2 N-CH 30V 9.1A 6UDFN
- Üretici
- onsemi
- Paket/Kılıf
- 6-UDFN Exposed Pad
- Seri / Aile Numarası
- NTLUD4C26NTAG
NTLUD4C26NTAG Hakkında
NTLUD4C26NTAG, onsemi tarafından üretilen dual N-channel MOSFET transistör dizisidir. 30V drain-source gerilim ve 9.1A sürekli drain akımı kapasitesi ile düşük güç uygulamalarında kullanılır. 6-UDFN yüzey montaj paketinde sunulan bu bileşen, 21mOhm on-resistance değeri ile voltaj regülatörleri, motor sürücüleri, güç dağıtım sistemleri ve anahtarlama uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışabilen bu transistör, minimum gate charge gereksinimi sayesinde hızlı anahtarlama işlemleri gerçekleştirir. Exposed pad tasarımı iyileştirilmiş termal yönetim sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9.1A (Ta) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 9nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 460pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-UDFN Exposed Pad |
| Part Status | Last Time Buy |
| Power - Max | 2.63W |
| Rds On (Max) @ Id, Vgs | 21mOhm @ 6A, 10V |
| Supplier Device Package | 6-UDFN (2x2) |
| Vgs(th) (Max) @ Id | 1.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
