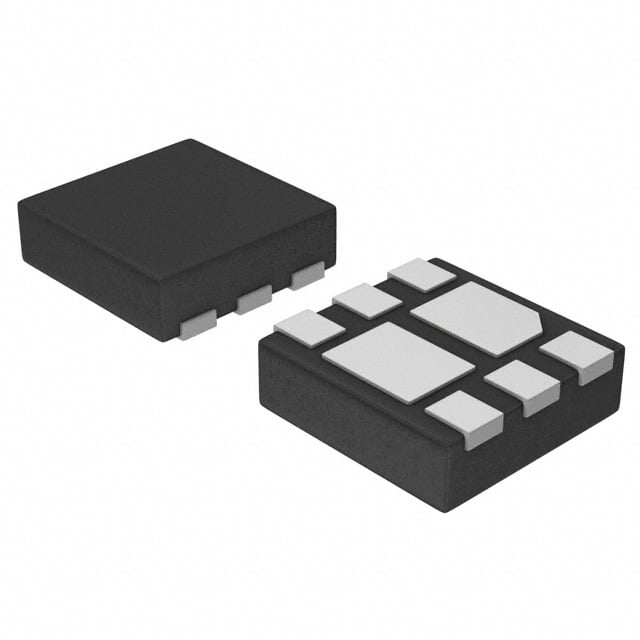

NTLUD3A50PZTBG
MOSFET 2P-CH 20V 2.8A 6UDFN
- Üretici
- onsemi
- Paket/Kılıf
- 6-UDFN Exposed Pad
- Seri / Aile Numarası
- NTLUD3A50
NTLUD3A50PZTBG Hakkında
NTLUD3A50PZTBG, onsemi tarafından üretilen dual P-Channel MOSFET transistörüdür. 20V Drain-Source gerilimi ile 2.8A sürekli drenaj akımını destekler. Logic Level Gate özelliğine sahip olup, 4.5V Vgs değerinde 50mOhm on-resistance sunmaktadır. 6-UDFN (2x2mm) SMD pakette sunulan bu bileşen, düşük gate charge (10.4nC @ 4.5V) karakteristiğiyle hızlı anahtarlamaya uygun tasarlanmıştır. -55°C ile +150°C arasında çalışabilir ve maksimum 500mW güç tüketimi özelliğine sahiptir. Power management, motor kontrolü, anahtarlama uygulamaları ve düşük voltajlı dijital devrelerde kullanılır. Kompakt SMD paketlemesi sayesinde yüksek yoğunluklu PCB tasarımlarında tercih edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.8A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 10.4nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 920pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-UDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Rds On (Max) @ Id, Vgs | 50mOhm @ 4A, 4.5V |
| Supplier Device Package | 6-UDFN (2x2) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
