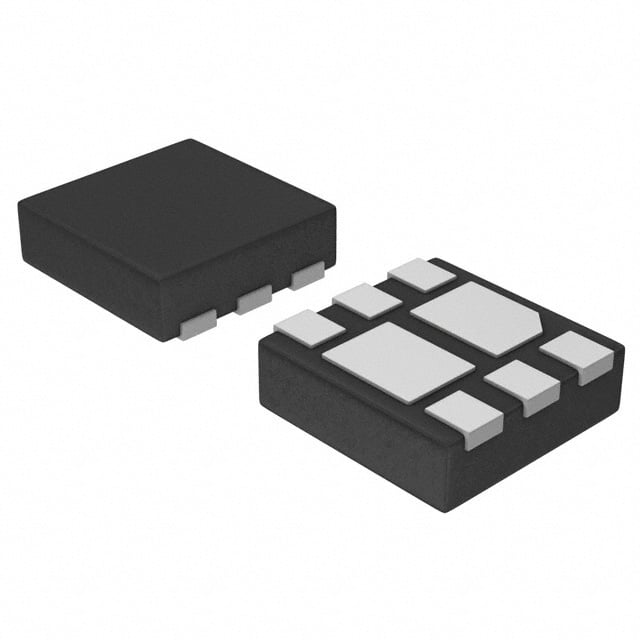

NTLUD3A50PZTAG
MOSFET 2P-CH 20V 2.8A UDFN
- Üretici
- onsemi
- Paket/Kılıf
- 6-UDFN Exposed Pad
- Seri / Aile Numarası
- NTLUD3A50PZ
NTLUD3A50PZTAG Hakkında
NTLUD3A50PZTAG, onsemi tarafından üretilen dual P-channel MOSFET transistörleridir. Logic level gate özelliğine sahip bu bileşen, 20V Vdss (Gate-Source Gerilimi) ve sürekli 2.8A drenaj akımına kapasite sahiptir. 50mOhm RDS(ON) değeriyle düşük direnç karakteristiğine sahiptir. 6-UDFN SMD paketinde sunulan bileşen, güç yönetimi, anahtarlama, motor kontrol ve güç kaynağı uygulamalarında kullanılır. -55°C ile +150°C sıcaklık aralığında çalışır ve 500mW maksimum güç tüketir. Logic level gate özelliği, düşük gerilim uygulamalarında kullanımını kolaylaştırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.8A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 10.4nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 920pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-UDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 500mW |
| Rds On (Max) @ Id, Vgs | 50mOhm @ 4A, 4.5V |
| Supplier Device Package | 6-UDFN (2x2) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
