Transistörler - FET, MOSFET - Diziler

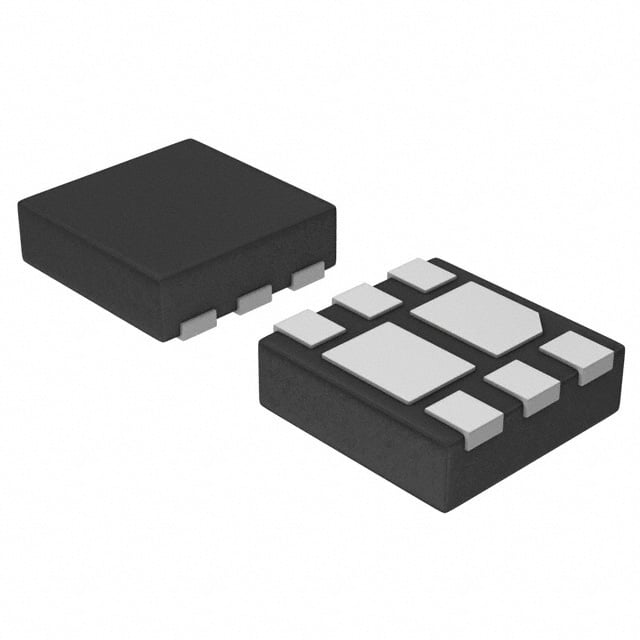

NTLUD3A260PZTBG
MOSFET 2P-CH 20V 1.3A 6UDFN
- Üretici
- onsemi
- Paket/Kılıf
- 6-UFDFN Exposed Pad
- Seri / Aile Numarası
- NTLUD3A260P
NTLUD3A260PZTBG Hakkında
NTLUD3A260PZTBG, onsemi tarafından üretilen çift P-Channel MOSFET transistördür. 20V drain-source gerilimi ve 1.3A sürekli drain akımı ile çalışan bu bileşen, düşük RDS(on) değeri (200mOhm @ 4.5V) sayesinde ısıl kayıpları minimize eder. Logic level gate özelliği ile düşük giriş geriliminde tetiklenebilir. 6-UDFN Surface Mount pakete sahip olan bileşen, güç yönetimi, anahtarlama uygulamaları, akım kontrolü ve low-side switch devreleri gibi alanlarda kullanılır. -55°C ile 150°C arasında çalışabilir ve maksimum 500mW güç tüketebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.3A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 4.2nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 300pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-UFDFN Exposed Pad |
| Part Status | Last Time Buy |
| Power - Max | 500mW |
| Rds On (Max) @ Id, Vgs | 200mOhm @ 2A, 4.5V |
| Supplier Device Package | 6-UDFN (1.6x1.6) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
