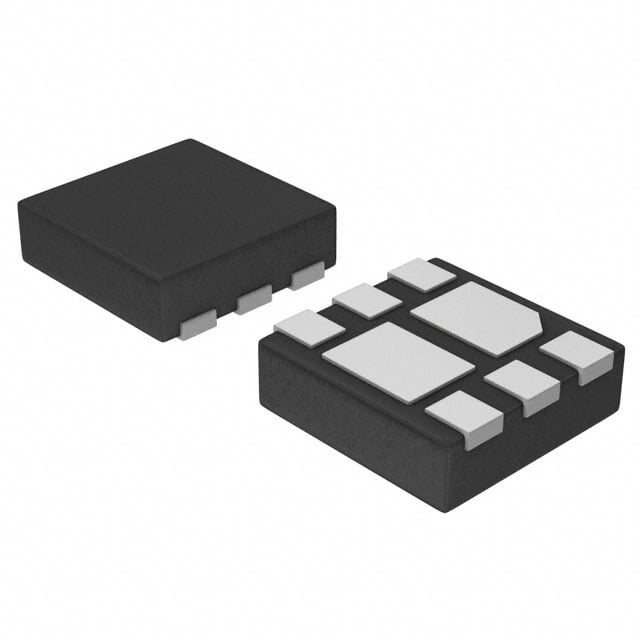

NTLUD3A260PZTAG
MOSFET 2P-CH 20V 1.3A 6UDFN
- Üretici
- onsemi
- Paket/Kılıf
- 6-UFDFN Exposed Pad
- Seri / Aile Numarası
- NTLUD3A260P
NTLUD3A260PZTAG Hakkında
NTLUD3A260PZTAG, onsemi tarafından üretilen dual P-Channel MOSFET transistör dizisidir. 20V drain-source gerilim ve 1.3A sürekli drain akımı kapasitesine sahiptir. Logic level gate özelliği ile 4.5V Vgs'de 200mOhm düşük RDS(on) değeri sunarak verimli anahtar uygulamaları için tasarlanmıştır. 6-UFDN yüzey montajlı paket içinde gelen bu bileşen, -55°C ile 150°C arasında çalışabilir. Düşük kapı yükü (4.2nC @ 4.5V) ve küçük input kapasitanslığı (300pF) sayesinde hızlı anahtarlama sağlar. Pil yönetimi, enerji hasat, güç dağıtım ve sinyaleme uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.3A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 4.2nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 300pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-UFDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 500mW |
| Rds On (Max) @ Id, Vgs | 200mOhm @ 2A, 4.5V |
| Supplier Device Package | 6-UDFN (1.6x1.6) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
