Transistörler - FET, MOSFET - Diziler

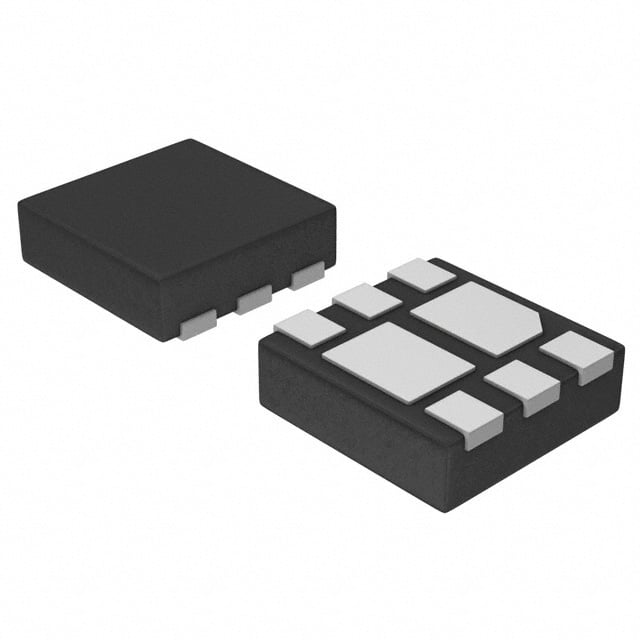

NTLUD3191PZTBG
MOSFET 2P-CH 20V 1.1A 6UDFN
- Üretici
- onsemi
- Paket/Kılıf
- 6-UFDFN Exposed Pad
- Seri / Aile Numarası
- NTLUD3191
NTLUD3191PZTBG Hakkında
NTLUD3191PZTBG, onsemi tarafından üretilen dual P-Channel MOSFET transistördür. 20V Drain-Source gerilimi ve 1.1A sürekli akım kapasitesi ile devre tasarımlarında anahtarlama uygulamalarında kullanılır. Logic Level Gate özelliği sayesinde düşük kontrol gerilimlerinde çalışabilir. 250mOhm Rds(On) değeri ile enerji kaybı minimumda tutulur. Surface mount 6-UDFN paketinde sunulan bu bileşen, güç yönetimi, motor kontrolü, load switch ve batarya yönetim sistemleri gibi uygulamalarda yer alır. -55°C ile 150°C arasında çalışan cihazlarda güvenli şekilde kullanılabilir. Bileşen artık üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.1A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 3.5nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 160pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-UFDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Rds On (Max) @ Id, Vgs | 250mOhm @ 1.5A, 4.5V |
| Supplier Device Package | 6-UDFN (1.6x1.6) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
